отношение линейных размеров изображения к линейным размерам объекта называется

Чертежик

Метки

Масштабы чертежей

Масштабы чертежей. Масштабом называется отношение линейных размеров изображения предмета на чертеже к действительным размерам предмета.

Масштабы чертежей бывают численные, линейные, поперечные (десятичные) и угловые (пропорциональные).

Численный масштаб обозначается дробью, которая показываем кратность увеличения или уменьшения размеров изображения на чертеже. Численный масштаб обозначается дробью, которая показываем кратность увеличения или уменьшения размеров изображения на чертеже.

В зависимости от сложности и величины изображения, ею назначения, стадии проектирования на чертежах применяются:
1.) Масштабы уменьшения: 1:2; 1 :2,5; 1:4; 1 : 5; 1 : 10; 1 : 15; 1:20; 1:25; 1 : 40; 1:50; 1:75; 1: 100; 1:200; 1:400; 1:500; 1:800; 1:1000. (

Пример: допустим дана длина 5000 мм. Необходимо начертить в масштабе 1:100, то чертится отрезок размером 50 мм.)

При проектировании генеральных планов крупных объектов допускается применять масштабы: 1:2000; 1:5000; 1: 10000; 1:20000; 1:25000; 1: 50000.
2.) Масштабы увеличения: 2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1; 100: 1.

Пример: допустим дана длина 50 мм. Необходимо начертить в масштабе 2:1, то чертится отрезок длиной 100 мм.)

В необходимых случаях допускается применять масштабы увеличения 100-n : I. где n — целое число.
3.) Натуральная величина: 1:1.(пример: длина детали 10 мм., соответственно, чертим линию размером 10мм. )

Масштаб должен указываться на всех чертежах, кроме некоторых строительных, а также чертежей, воспроизводимых путем клиширования или фотографирования.
Если на листе все чертежи выполнены в одном масштабе, то его значение проставляют в соответствующей графе основной надписи по типу 1:1; 1:2; 2:1 и т. д. Если на одном листе помещены чертежи разного масштаба, то масштаб указывают под названием соответствующего чертежа но типу М1:1; М1:2 и т. д.

Угловые (пропорциональные) маштабы применяют для построения изображений в уменьшенном или увеличенном в несколько раз виде.

Угловым масштабом целесообразно пользоваться, когда масштаб чертежа неопределенный 1 : n, где n может быть любое целое или дробное число и при ограниченном количестве размеров на чертеже.

Применение масштабов смотрите в примерах чертежей и в разделе чтение сборочного чертежа

Источник

Масштаб

Понятие наиболее распространено в геодезии, картографии и проектировании — отношение натуральной величины объекта к величине его изображения. Человек не в состоянии изобразить большие объекты, например, дом, в натуральную величину, поэтому, при изображении большого объекта в рисунке, чертеже, макете и так далее, человек уменьшает величину объекта в несколько раз: в два, пять, десять, сто, тысяча и так далее. Число, показывающее, во сколько раз уменьшен изображенный объект, есть масштаб. Масштаб применяется и при изображении микромира. Человек не может изобразить живую клетку, которую рассматривает в микроскоп, в натуральную величину и поэтому увеличивает величину ее изображения в несколько раз. Число, показывающее, во сколько раз произведено увеличение или уменьшение реального явления при его изображении, определено как масштаб.

Содержание

Масштаб в геодезии, картографии и проектировании

Масштаб показывает, во сколько раз каждая линия, нанесенная на карту или чертёж, меньше или больше её действительных размеров. Есть три вида масштаба: численный, именованный, графический.

Масштабы на картах и планах могут быть представлены численно или графически.

Численный масштаб записывают в виде дроби, в числителе которой стоит единица, а в знаменателе — степень уменьшения проекции. Например, масштаб 1:5 000 показывает, что 1 см на плане соответствует 5 000 см (50 м) на местности.

Более крупным является тот масштаб, у которого знаменатель меньше. Например, масштаб 1:1 000 крупнее, чем масштаб 1:25 000.

Графические масштабы подразделяются на линейные и поперечные. Линейный масштаб — это графический масштаб в виде масштабной линейки, разделённой на равные части. Поперечный масштаб — это графический масштаб в виде номограммы, построение которой основано на пропорциональности отрезков параллельных прямых, пересекающих стороны угла.Поперечный масштаб применяют для более точных измерений длин линий на планах. Поперечным масштабом пользуются следующим образом: откладывают на нижней линии поперечного масштаба замер длины таким образом, чтобы один конец (правый) был на целом делении ОМ, а левый заходил за 0. Если левая ножка попадает между десятыми делениями левого отрезка (от 0), то поднимаем обе ножки измерителя вверх, пока левая ножка не попадёт на пересечение к-либо трансвенсали и какой-либо горизонтальной линии. При этом правая ножка измерителя должна находиться на этой же горизонтальной линии. Наименьшая ЦД = 0,2 мм, а точность — 0,1.

Точность масштаба — это отрезок горизонтального проложения линии, соответствующий 0,1 мм на плане. Значение 0,1 мм для определения точности масштаба принято из-за того, что это минимальный отрезок, который человек может различить невооруженным глазом. Например, для масштаба 1:10 000 точность масштаба будет равна 1 м. В этом масштабе 1 см на плане соответствует 10 000 см (100 м) на местности, 1 мм — 1 000 см (10 м), 0,1 мм — 100 см (1 м).

Масштабы изображений на чертежах должны выбираться из следующего ряда: [1]

При проектировании генеральных планов крупных объектов допускается применять масштабы 1:2 000; 1:5 000; 1:10 000; 1:20 000; 1:25 000; 1:50 000.
В необходимых случаях допускается применять масштабы увеличения (100n):1, где n — целое число.

Масштаб в фотографии

При фотосъёмке под масштабом понимают отношение линейного размера изображения, полученного на фотоплёнке или светочувствительной матрице, к линейному размеру проекции соответствующей части сцены на плоскость, перпендикулярную к направлению на камеру.

Некоторые фотографы измеряют масштаб как отношение размеров объекта к размерам его изображения на бумаге, экране или ином носителе. Правильная методика определения масштаба зависит от контекста, в котором используется изображение.

Масштаб имеет важное значение при расчете глубины резко изображаемого пространства. Фотографам доступен очень широкий диапазон масштабов — от практически бесконечно малого (например, при съемке небесных тел) до очень крупного (без использования специальной оптики возможно получение масштабов порядка 10:1).

Под макрофотографией традиционно понимают съёмку в масштабе 1:1 или крупнее. Однако с широким распространением компактных цифровых фотоаппаратов этим термином стали также называть съёмку расположенных близко к объективу (как правило, ближе 50 см) мелких объектов. Связано это с необходимым изменением режима работы системы автофокуса в таких условиях, однако с точки зрения классического определения макросъёмки такое толкование является неверным.

Масштаб в моделизме

Для каждого вида масштабного (стендового) моделизма определены масштабные ряды, состоящие из нескольких масштабов разной степени уменьшения, причём для разных видов моделизма (авиамоделизм, судомоделизм, железнодорожный, автомобильный, военной техники) определены свои, исторически сложившиеся, масштабные ряды, которые обычно не пересекаются.

Масштаб в моделизме исчисляется по формуле:

При масштабе 1/72, и параметре оригинала 7500 мм, решение будет выглядеть;

7500 мм / 72 = 104,1 мм

Полученное значение 104,1 мм, есть искомое значение при масштабе 1/72

Масштаб времени

В программировании

В операционных системах с разделением времени чрезвычайно важную роль играет предоставление отдельно взятым задачам так называемого «режима реального времени», при котором обработка внешних событий обеспечивается без дополнительных задержек и пропусков. Для этого употребляется также термин «реальный масштаб времени», однако это терминологическая условность, не имеющая к исходному значению слова «масштаб» никакого отношения.

В кинотехнике

Масштаб времени — количественная мера замедления или ускорения движения, равная отношению проекционной частоты кадров к съёмочной. Так, если проекционная частота кадров равна 24 кадра в секунду, а киносъёмка производилась на 72 кадра в секунду, масштаб времени равен 1:3. Масштаб времени 2:1 означает ускоренное вдвое по сравнению с обычным протекание процесса на экране.

В математике

Масштабы изображений на чертежах должны выбираться из следующего ряда (масштабы ГОСТ 2.302-68): Масштабы уменьшения 1 : 2; 1 : 2,5; 1 : 4; 1 : 5; 1 : 10; 1 : 15; 1 : 20; 1 : 25; 1 : 40; 1 : 50; 1 : 75; 1 : 100; 1 : 200; 1 : 400; 1 : 500; 1 : 800; 1 : 1000 Натуральная величина 1 : 1 Масштабы увеличения 2 : 1; 2.5,5 : 1; 4 : 1; 5 : 1; 10 : 1; 20 : 1; 40 : 1; 50 : 1; 100: 1 см. например Быстро-медленная система

Масштаб-число,показывающее, во сколько раз уменьшены или увеличены настоящие размеры на чертеже.

Источник

Тест по дисциплине «Инженерная графика»

Ищем педагогов в команду «Инфоурок»

Какой формат принят за единицу измерения других форматов?

Выберите один из 4 вариантов ответа:

Где на листе формата принято размещать основную надпись?

Выберите один из 3 вариантов ответа:

1) в левом нижнем углу

2) в правом нижнем углу

3) в правом верхнем углу

Выберите один из 3 вариантов ответа:

1) расстояние между двумя точками на плоскости

2) пропорциональное уменьшение размеров предмета на чертеже

3) отношение линейных размеров изображения к линейным размерам объекта

ГОСТ 2.302-68 не допускает масштаб

Выберите один из 4 вариантов ответа:

Чертехный шрифт бывает

Выберите один из 3 вариантов ответа:

Относительно толщины какой линии задаются толщины всех других линий чертежа?

Выберите один из 3 вариантов ответа:

1) основной сплошной толстой

2) основной сплошной тонкой

К прерывистым линиям относятся

Выберите один из 5 вариантов ответа:

Толщина штриховой линии равна

Выберите один из 3 вариантов ответа:

Толщина сплошной основной линии

Выберите один из 3 вариантов ответа:

При прямоугольном проецировании любой объект имеет

Выберите один из 5 вариантов ответа:

5) любое количество видов

Какой из масштабов не предусмотрен ГОСТом

Выберите один из 4 вариантов ответа:

На чертеже все проекции выполняют

Выберите один из 3 вариантов ответа:

1) в проекционной связи

2) без проекционной связи

На фронтальной плоскости изображается

Выберите один из 5 вариантов ответа:

4) вид главный или вид прямо

На профильной плоскости изображается

Выберите один из 5 вариантов ответа:

На горизонтальной плоскости изображается

Выберите один из 5 вариантов ответа:

На чертеже нивидимый контур детали изображается

Выберите один из 3 вариантов ответа:

1) штриховой линией

2) пунктирной линией

3) сплошной тонкой линией

Какими размерами определяется формат чертежных листов?

Выберите один из 3 вариантов ответа:

1) Размерами листа по высоте;

2) Размерами внешней рамки, выполняемой сплошной тонкой линией;

3) Любыми произвольными размерами, по которым вырезан лист.

Где располагается основная надпись чертежа по форме 1 на чертежном листе?

Выберите один из 3 вариантов ответа:

1) Посередине чертежного листа;

2) В левом нижнем углу;

3) В правом нижнем углу, примыкая к рамке формата.

Масштабы изображений на чертежах должны выбираться из следующего ряда:

Выберите один из 3 вариантов ответа:

1) 1:1; 1:2; 1:2,5; 1:3; 1:4; 1:5; 2:1; 2,5:1; 4:1; 5:1…..

2) 1:1; 1:2,5; 1:5; 2:1; 2,5:1; 5:1…..

3) 1:1; 1:2; 1:4; 1:5; 2:1; 2,5:1; 3:1,:1; 5:1…..

Размер шрифта h определяется следующими элементами:

Выберите один из 3 вариантов ответа:

1) Высотой прописных букв в миллиметрах;

2) Расстоянием между буквами;

3) Высотой строчных букв.

В каких единицах измерения указываются линейные и угловые размеры на чертежах?

Выберите один из 3 вариантов ответа:

1) В дюймах, минутах, секундах;

2) В метрах, минутах и секундах;

3) В миллиметрах, градусах, минутах и секундах.

Чему должен быть равен раствор циркуля при делении окружности на шесть равных частей?

Выберите один из 3 вариантов ответа:

1) Радиусу окружности;

2) Диаметру окружности;

3) Половине радиуса окружности

Какие проставляются размеры при выполнении чертежа в масштабе, отличном от 1:1?

Выберите один из 3 вариантов ответа:

1) Размеры должны быть увеличены или уменьшены в соответствии с масштабами;

2) Те размеры, которое имеет изображение на чертеже.

3) Независимо от масштаба изображения ставятся реальные размеры изделия;

Как располагаются координатные оси в прямоугольной изометрии относительно друг друга?

Выберите один из 3 вариантов ответа:

1) Произвольно все три оси;

2) Х и У под углом 1800, а Z под углом 900 к ним;

3) Под углом 1200 друг к другу.

Сколько граней насчитывает призма, имеющая в основании шестиугольник?

Выберите один из 3 вариантов ответа:

1) Числу сторон многоугольника в основании;

Сколько основных видов устанавливает ГОСТ 2.305-68?

Выберите один из 3 вариантов ответа:

Какой вид изображается справа от основного вида?

Выберите один из 3 вариантов ответа:

Допускается ли располагать виды вне проекционной связи?

Выберите один из 3 вариантов ответа:

1) Допускается, с нанесением стрелки, указывающей направление взгляда на предмет;

Сколько видов должен содержать чертеж детали?

Выберите один из 3 вариантов ответа:

3) Минимальное, но достаточное для представления форм детали.

Как штрихуются металлы и твердые сплавы

Выберите один из 4 вариантов ответа:

1)

2)

3)

4)

Графическое изображенгие стекла (как штрихуется стекло)

Выберите один из 4 вариантов ответа:

Есть ли на изображении тела вращения

Выберите один из 4 вариантов ответа:

1)

2)

3)

4)

На каком рисунке диаметр окружности нанесен правильно

Выберите один из 3 вариантов ответа:

1.)

2)

3)

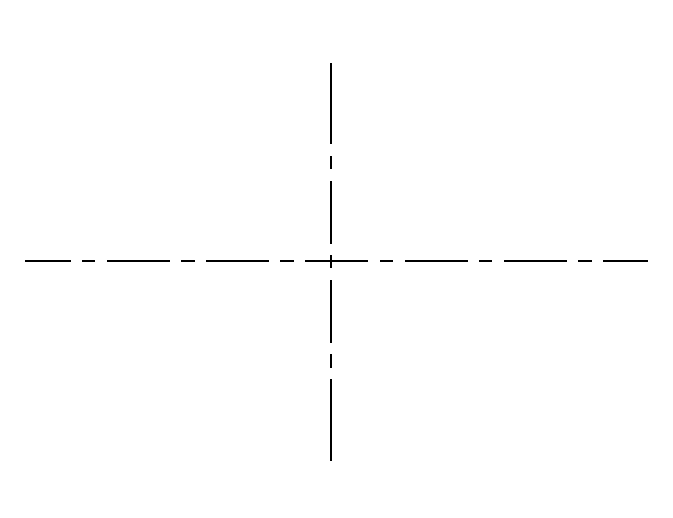

На пересечении каких линий должен находиться центр окружности

Выберите один из 4 вариантов ответа:

2) Штрих- пунктирной

Что называется лекальными кривыми

Выберите один из 3 вариантов ответа:

1) Кривая, соединяющая точки, полученные пересечением координатных прямых

2) Кривая, соединяющая координатные прямые

3) Кривая, начерченные от руки

Какая кривая не относится к лекальным кривым?

Выберите один из 4 вариантов ответа:

1) (1 б.) Верные ответы: 1;

2) (1 б.) Верные ответы: 2;

3) (1 б.) Верные ответы: 3;

4) (1 б.) Верные ответы: 2;

5) (1 б.) Верные ответы: 2;

6) (1 б.) Верные ответы: 1;

7) (1 б.) Верные ответы: 2;

8) (1 б.) Верные ответы: 3;

9) (1 б.) Верные ответы: 1;

10) (1 б.) Верные ответы: 3;

11) (1 б.) Верные ответы: 3;

12) (1 б.) Верные ответы: 1;

13) (1 б.) Верные ответы: 4;

14) (1 б.) Верные ответы: 1;

15) (1 б.) Верные ответы: 2;

16) (1 б.) Верные ответы: 1;

17) (1 б.) Верные ответы: 2;

18) (1 б.) Верные ответы: 3;

19) (1 б.) Верные ответы: 2;

20) (1 б.) Верные ответы: 1;

21) (1 б.) Верные ответы: 3;

22) (1 б.) Верные ответы: 1;

24) (1 б.) Верные ответы: 3;

25) (1 б.) Верные ответы: 3;

26) (1 б.) Верные ответы: 3;

27) (1 б.) Верные ответы: 3;

28) (1 б.) Верные ответы: 1;

29) (1 б.) Верные ответы: 3;

30) (1 б.) Верные ответы: 3;

31) (1 б.) Верные ответы: 3;

32) (1 б.) Верные ответы: 4;

33) (1 б.) Верные ответы: 4;

34) (1 б.) Верные ответы: 1;

35) (1 б.) Верные ответы: 2;

36) (1 б.) Верные ответы: 1;

37) (1 б.) Верные ответы: 4;

Курс повышения квалификации

Охрана труда

Курс профессиональной переподготовки

Библиотечно-библиографические и информационные знания в педагогическом процессе

Курс профессиональной переподготовки

Охрана труда

Номер материала: ДВ-278330

Международная дистанционная олимпиада Осень 2021

Не нашли то что искали?

Вам будут интересны эти курсы:

Оставьте свой комментарий

Авторизуйтесь, чтобы задавать вопросы.

Безлимитный доступ к занятиям с онлайн-репетиторами

Выгоднее, чем оплачивать каждое занятие отдельно

Кабмин утвердил список вузов, в которых можно получить второе высшее образование бесплатно

Время чтения: 2 минуты

Роспотребнадзор продлил действие санитарных правил для школ

Время чтения: 1 минута

В школе в Пермском крае произошла стрельба

Время чтения: 1 минута

Технопарк универсальных педагогических компетенций откроют в Чечне

Время чтения: 1 минута

В Ульяновской области продлили школьные каникулы

Время чтения: 1 минута

В Москве разработают дизайн-код для школ и детсадов

Время чтения: 1 минута

Подарочные сертификаты

Ответственность за разрешение любых спорных моментов, касающихся самих материалов и их содержания, берут на себя пользователи, разместившие материал на сайте. Однако администрация сайта готова оказать всяческую поддержку в решении любых вопросов, связанных с работой и содержанием сайта. Если Вы заметили, что на данном сайте незаконно используются материалы, сообщите об этом администрации сайта через форму обратной связи.

Все материалы, размещенные на сайте, созданы авторами сайта либо размещены пользователями сайта и представлены на сайте исключительно для ознакомления. Авторские права на материалы принадлежат их законным авторам. Частичное или полное копирование материалов сайта без письменного разрешения администрации сайта запрещено! Мнение администрации может не совпадать с точкой зрения авторов.

Источник

Масштабы. Гост 2.302—68 Масштабом называется отношение линейных размеров изображения предмета на чертеже к его действительным размерам

Стандартные значения масштабов приведены ниже:

1:20; 1:25; 1:40; 1:50; 1:75; 1:100; 1:150;

1:200; 1:250; 1:400; 1:500; 1:800; 1:1000.

Упражнение 8. Указать масштаб в обозначении следующих изображений: вида А – уменьшенного в 2 раза; выносного элемента Б – увеличенного в 5 раз; выбрать стандартный масштаб для разреза В-В: из ряда: 1:3; 2,5:1; 9:1.

Упражнение 9. Выполнить чертёж детали (см. ниже) в масштабе 2:1. Проставить размеры (линейные размеры проставляются в мм без обозначения размерности и являются натуральными (не зависят от масштаба)).

Минимальные расстояния между параллельными размерными линиями 7 мм, а между размерными и линиями контура  10 мм. Эти размеры (7,10) − учебные, справочные − принять к сведению и на чертежах не проставлять.

Основная надпись

ГОСТ 2.104-2006 устанавливает формы, размеры, порядок заполнения основных надписей в конструкторских документах. Ниже дан пример заполнения основной надписи графического документа (форма 1). Основная надпись для текстовых документов (см. ниже) выполняется по форме 2.

Форма 1 (для чертежей и схем)

Графическая работа № 2 «Содержание работ» (формат А4)

Оформить как текстовый документ перечень семестровых графических работ шрифтом № 7, содержание которого может уточняться преподавателем в соответствии с учебным планом.

Форма 2 (для первого листа текстовых документов)

Форма 2а (для вторых и последующих листов графических и текстовых документов)

Геометрическое черчение Геометрические построения

Выполнить следующие построения: а) разделить отрезок AB на две равные части; а отрезок MN на 7 равных частей; б) построить биссектрису угла ABC; в) из точки M провести перпендикуляр к прямой a.

Разделить окружность: а) на 3 и 6 равных частей; б) на 5 равных частей и вписать правильные многоугольники.

б)

Провести касательную: а) через точку M к окружности O₁; б) к двум окружностям O₁ и O₂. Определить точки касания.

б)

а). Провести окружность через точки: А, В, С.

б). Через точки D и E провести дугу радиусом 30мм

Сопряжения

Сопряжение  плавный переход одной линии в другую. Общую точку, в которой осуществляется плавный переход, называют точкой сопряжения. Условие плавности перехода  существование в точке сопряжения общей касательной. Для построения дуги сопряжения необходимо выявить: её центр, радиус и точки сопряжения. Обычно задаётся радиус сопряжения или точка сопряжения. Остальные элементы сопряжения находятся построением.

При заданном радиусе сопряжения следует: 1) определить центр сопряжения  О_С ; 2) определить точки сопряжения А и В; 3) построить дугу заданным радиусом, проходящую через (. ) А и В.

Указания: При выполнении упражнений обозначить центр сопряжения  О_с ; точки сопряжения А, В; центры окружностей О, О₁ , О₂ . Обвести на чертеже линии сопряжения толстыми сплошными основными линиями. Линии вспомогательных построений вычертить тонкими и сохранить на чертеже.

а) Построить сопряжение двух прямых

при заданном радиусе сопряжения R15 мм.

б) Построить внутреннее сопряжение прямой и

окружности при заданном радиусе сопряжения R20 мм.

Упражнение 16. Построить: а) внешнее сопряжение двух окружностей при радиусе сопряжения R 25 мм; б) внутреннее — при R 40 мм.

а)

б)

Построить смешанное сопряжение двух окружностей радиусом R60 мм.

При заданной точке сопряжения, например А, следует: 1) определить радиус сопряжения R_x и центр сопряжения  О_С ; 2) определить вторую точку сопряжения В; 3) построить дугу сопряжения радиусом R_x , через точки А и В.

Пример: Построить сопряжение двух прямых по заданной точке

сопряжения А (верхний рисунок).

1. Строят биссектрису угла, образованного прямыми линиями.

2. Из точки А восстанавливают перпендикуляр до пересечения

3. Опускают перпендикуляр на другую сторону, получают вто-

Источник
