Что такое съезды на железной дороге
Съезды представляют собой соединение двух близлежащих рельсовых путей посредством стрелочных переводов, а иногда и глухих пересечений. Они состоят из путей, включающих прямые и кривые участки, и из стрелок, переводящих путь с одного направления на другое. Все кривые для съездов принимаются с минимальным радиусом 175 м не имеют переходных кривых и возвышений наружного рельса.
В зависимости от расположения и плана соединяемых путей различают съезды: обыкновенные, перекрестные и сокращенные.
Если соединяемые пути прямые и параллельные, то съезд обычно делается прямым и оба его перевода имеют одинаковую марку крестовины. Такой съезд называется нормальным или обыкновенным.
Рис. 7.10. – Обыкновенный съезд.
Обыкновенный съезд состоит из двух одиночных стрелочных переводов и соединительного пути f, укладываемого между корнями их крестовин. Для определения координат центров стрелочных переводов съезда проектируют линию ОО1 на ось пути КЛ и перпендикулярную ей линию (междупутье е):
x = (2b + ƒ) cos α = e / tg α; y = e = (2b + ƒ) sin α. (7.22)
Из последнего уравнения определяется длина прямой вставки
Пропорция полной длины съезда будет равна
При необходимости соединить два параллельных пути встречными съездами иногда прибегают к укладке так называемого перекрестного съезда. Перекрестный или двойной съезд представляет собой пересечение двух одиночных съездов. Он имеет четыре стрелочных перевода и глухое пересечение, помещаемое между корнями крестовин. Перекрестные съезды укладываются в стесненных условиях, когда для последовательного расположения двух одиночных съездов нет участка достаточной длины.
Рис. 7.11. – Перекрестный съезд.
Съезды, глухие пересечения и стрелочные улицы
Распространенными устройствами для соединения путей являются съезды. В зависимости от расположения соединяемых путей съезды бывают обыкновенные, перекрестные и сокращенные.
Обыкновенный съезд (рис. 8.6) состоит из двух одиночных стрелочных переводов и соединительного пути длиной с1, укладываемого между корнями их крестовин.
Пер екрестный, или двойной, съезд (рис. 8.7) представляет собой пересечение двух одиночных съездов. Он имеет четыре стрелочных перевода и глухое пересечение, помещаемое между корнями крестовин. Такие съезды укладывают в стесненных условиях, когда для последовательного расположения двух одиночных съездов нет участка достаточной длины.
При устройстве перекрестных съездов, а также в местах, где пути пересекаются, но перевод подвижного состава с одного из них на другой не осуществляется, выполняют глухие пересечения под прямым или острым углом. На магистральных железных дорогах получили широкое распространение глухие пересечения под острым углом с применением крестовин марок 2/9 и 2II1. Эти пересечения состоят из четырех крестовин с контррельсами, из них две крестовины острые и две тупые (рис. 8.8). У прямоугольных пересечений все крестовины одинаковые.
х — горизонтальная проекция расстояния между центрами стрелочных переводов; а — расстояние от центра перевода до начала рамных рельсов; Ь — расстояние от центра перевода до торца крестовины; е — расстояние между осями смежных путей; а — угол крестовины; (1 — длина прямой вставки; X — полная длина съезда

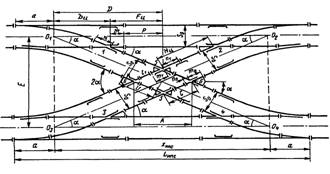

Рис. 8.7. Перекрестный съезд: обозначения см. на рис. 8.6
Рис. 8.8. Схема глухого пересечения:
1 — тупая крестовина; 2 — острая крестовина
Сокращенный съезд применяют при соединении двух далеко отстоящих друг от друга путей для уменьшения общей длины соединения.
Путь, на котором последовательно расположены стрелочные переводы, ведущие на параллельные пути, называется стрелочной улицей. Это устройство дает возможность перемещать подвижной состав на любой из соединяемых путей. Обычно стрелочные улицы объединяют группы путей одного назначения в парки. В зависимости от расположения по отношению к основному пути и угла наклона стрелочные улицы бывают разных видов.
Контрольные вопросы 1. Для чего предназначены стрелочные переводы?
2. Назовите основные элементы стрелочного перевода.
3. Каково назначение крестовинной части стрелочного перевода?
4. Каковы марки крестовин стрелочных переводов, укладываемых на главных, приемоотправочных и прочих путях?
5. Для чего предназначены съезды?
6. Что представляет собой стрелочная улица?
Ж/д съезд стрелочный
«. Стрелочный съезд: два железнодорожных стрелочных перевода, уложенные относительно друг друга так, что железнодорожный подвижной состав может переходить с одного параллельного железнодорожного пути на другой при переведенном положении стрелок. «
Источник:
» ГОСТ Р 53431-2009. Национальный стандарт Российской Федерации. Автоматика и телемеханика железнодорожная. Термины и определения»
(утв. и введен в действие Приказом Ростехрегулирования от 27.11.2009 N 523-ст)
Смотреть что такое «Ж/д съезд стрелочный» в других словарях:
Ж/д съезд стрелочный перекрестный — Перекрестный стрелочный съезд: два перекрещивающихся стрелочных съезда, предназначенные для перевода железнодорожного подвижного состава любого направления движения с одного параллельного железнодорожного пути на другой. Источник: ГОСТ Р 53431… … Официальная терминология
стрелочный съезд — 33 стрелочный съезд: Два железнодорожных стрелочных перевода, уложенные относительно друг друга так, что железнодорожный подвижной состав может переходить с одного параллельного железнодорожного пути на другой при переведенном положении стрелок.… … Словарь-справочник терминов нормативно-технической документации
Стрелочный перевод — подорожный, один из элементов верхнего строения пути (См. Верхнее строение пути), устройство, разветвляющее рельсовый путь на два или несколько путей, служащее для перехода подвижного состава с одного пути на другой (рис. 1). Различают С … Большая советская энциклопедия
перекрестный стрелочный съезд — 34 перекрестный стрелочный съезд: Два перекрещивающихся стрелочных съезда, предназначенные для перевода железнодорожного подвижного состава любого направления движения с одного параллельного железнодорожного пути на другой. Источник: ГОСТ Р 53431 … Словарь-справочник терминов нормативно-технической документации
ГОСТ Р 53431-2009: Автоматика и телемеханика железнодорожная. Термины и определения — Терминология ГОСТ Р 53431 2009: Автоматика и телемеханика железнодорожная. Термины и определения оригинал документа: 152 аварийный перевод стрелки: Изменение положения железнодорожной стрелки физическими усилиями человека путем вращения двигателя … Словарь-справочник терминов нормативно-технической документации
СТРОИТЕЛЬСТВО ГРАЖДАНСКОЕ — основной и самый древний вид строительства. В наши дни инженер строитель занимается планированием, проектированием, расчетом, строительством, ремонтом и реконструкцией всех объектов, составляющих основу современной жизни. К ним относятся мосты,… … Энциклопедия Кольера
История электротехники — Для улучшения этой статьи желательно?: Викифицировать статью. Добавить иллюстрации. Исправить статью согласно стилистическим правилам Википедии … Википедия
Муром — У этого термина существуют и другие значения, см. Муром (значения). Город Муром … Википедия
История трамвая — В этой статье рассказывается об истории трамвая. Основные эпохи в развитии трамвая: появление конок (1830 е годы), появление электрических трамваев (1880 е годы) и трамвайный бум (конец XIX века период между мировыми войнами), упадок… … Википедия
Стрелочные улицы и съезды
Путь, на котором расположен ряд различных стрелочных переводов, называется стрелочной улицей.
Стрелочные улицы делятся на две основные категории:
-оконечные стрелочные улицы, т.е. расположенные в конце или в начале парка;
— срединные стрелочные улицы, пересекающие парк.
В свою очередь, указанные стрелочные улицы подразделяются на:
— прямолинейные, имеющие прямолинейные оси;
-ломанные стрелочные улицы, оси которых представляют ломанные линии;
-смешанные стрелочные улицы, представляющие сочетание первых двух.
Стрелочная улица обычно состоит из обыкновенных одиночных стрелочных переводов, расположенных на основном пути и ответвляющих от него боковых путей. Такие улицы находят широкое применение при устройстве приемо-отправочных парков с небольшим числом путей.
При выборе стрелочной улицы необходимо руководствоваться тем, чтобы рационально принятая стрелочная улица обеспечивала: безопасность движения поездов с установленной скоростью, наименьшие пробеги подвижного состава при маневрировании с ним, простоту в устройстве и содержании, возможность переустройства и развития станции, наименьшие расходы по устройству и содержанию.
Схема оконечной стрелочной улицы с ответвлениями в одну сторону от основного пути
Схема оконечной стрелочной улицы, расположенной под углом α к основному пути
Схема промежуточной или срединной стрелочной улицы с перекрестными стрелочными переводами
Съезды
Съезды представляют собой соединение двух близлежащих рельсовых путей посредством стрелочных переводов.
Съезды между двумя прямыми параллельными путями бывают:
— одиночные нормальные и сокращенные;
— перекрестные между двумя прямыми непараллельными путями;
— одиночные между двумя криволинейными путями.
Нормальный съезд между двумя прямыми параллельными путями представляет собой соединение путей посредством двух стрелочных переводов одной марки и одного типа.
Для определения размеров съезда, необходимых при его разбивке и укладке, должны быть известны:
Е – расстояние между осями путей;
N – число марки крестовины;
b – расстояние от центра стрелочного перевода до хвостового стыка крестовины, измеренное по оси пути перевода.

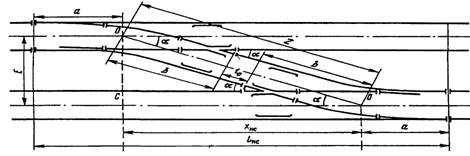

Схема разбивки нормального одиночного съезда
При этих данных необходимо: проверить возможность укладки такого съезда в зависимости от Е; определить расстояние Хнс между центрами стрелочных переводов и практическую длину Lнс нормального съезда.
Возможность укладки стрелочных переводов в нормальном съезде проверяют размером l0 – расстояние между хвостовыми концами крестовин двух переводов, измеренным по оси пути и съезда.
Наиболее целесообразна укладка в случае, когда l0 будет больше нуля. При этом если l0 равно нулю, то укладка возможна без каких-либо конструктивных изменений; если l0 больше нуля на незначительную величину, то, очевидно, следует рельсы, лежащие на нити бокового пути против крестовины, взять длиной, большей на величину l0; если l0 меньше нуля, то в большинстве случаев уложить стрелочные переводы в нормальный съезд не удается из-за невозможности укладки контррельсов по боковому пути.
Из прямоугольного треугольника ОСО видно, что сторона равная z, находится из выражения:
 |  |
С другой стороны, z=b+l0+b или
 |
Расстояние Хнс также найдем из прямоугольного треугольника ОСО:
или имея в виду, что tga=1/N (марка крестовины),
 |
Практическая длина съезда
 |
Дата добавления: 2015-03-03 ; просмотров: 7029 ; ЗАКАЗАТЬ НАПИСАНИЕ РАБОТЫ
