Что лучше выбрать для велосипеда: V brake тормоза или дисковые?
Извечный спор двух концепций – ободных и дисковых тормозов велосипеда, ещё не окончен, хотя ободные тормоза постепенно сдают свои позиции, сдвигаясь в область чисто непрофессионального использования. Отчего это происходит попробуем разобраться в этой статье
Особенности ободных тормозов, преимущества и недостатки
Что такое ободные тормоза? Это две фрикционные колодки с очень большим коэффициентом трения. Усилие для сведения колодок на ободе передаётся от рычага, стоящего на руле, посредством тросика. При нажатии на рычаг правильно отрегулированные колодки сходятся, зажимая обод велосипеда, останавливая таким образом движение. Такие тормоза имеют три разновидности, которые отличаются друг от друга в основном применением их в разных условиях эксплуатации.
Но к работе ободных тормозов есть масса претензий, связанных как с условиями эксплуатации велосипеда, так и c его конструктивными особенностями.
«Минусы» v-brake тормозов
«Плюсы» ободных тормозов вибрейк
Дисковые тормоза: особенности эксплуатации, плюсы и минусы
Дисковый тормоз работает так же, как его аналог на автомобиле: усилие от управляющего элемента (рычага на руле велосипеда, педали на автомобиле) передаётся тросом или гидравликой на ротор диска. Это позволяет ободу колеса оставаться холодным из-за отсутствия трения во время торможения, в отличие от использования ободных колодок у вибрейков, так как тормозной диск закреплён практически на оси колеса и вращается вместе с ним.
Оттого, что в торможении внешняя часть колеса не принимает никакого участия, допускается езда даже при наличии «восьмёрок». Хотя, конечно, исправлять их своевременной подтяжкой или ослаблением нужных спиц следует своевременно.
Эффективность торможения снижается в таком случае в разы, для того, чтобы вернуть колодкам способность блокировать тормозной диск, приходится их снимать и отмачивать, с последующей просушкой, в спирте или ацетоне. Грязи же или воды дисковые тормоза велосипеда практически не боятся, прорези и отверстия в диске позволяют избавиться от них в процессе прижима тормозной колодки.
Важнейшим положительным фактором использования дисковых тормозов является их модуляция – чувствительность к нажатию на ручку рычага тормоза, находящуюся на руле. Чуткость реагирования ощущается сразу, стоит только пересесть с велосипеда, у которого ободные тормоза, на байк с дисковыми тормозами. У ободных существует большое количество потерь в усилии в системе рычаг-тросик-его оболочка-пружины ободного тормоза-колодки. Нет обратной связи, рука чувствует не прижим колодок к ободу, а сопротивление движения тросика и пружин.
Так что рассматривая сильные стороны дисковых тормозов велосипеда, нужно отметить
В случае с дисковым тормозом модуляция является прямым следствием прижима колодок к тормозному диску. Пальцы даже ощущают лёгкие щелчки прорезей отверстий диска о тормозную колодку.
К недостаткам же дискового тормоза чаще всего относят
То, что нет универсальности в деталях и в способах их установки, является, пожалуй, самым большим «минусом» дисковых тормозных систем. В своё время фирмам-производителям не удалось договориться о едином стандарте, поэтому во всём многообразии продающихся на рынке моделей почти невозможно найти запчасть одной фирмы, которая подошла бы к байку, выпущенному другой.
Не получится также поставить дисковый тормоз на велосипед с уже установленной ободной системой торможения – хотя бы просто из-за отсутствия посадочного места на оси колеса для тормозного диска. Имеющиеся в продаже редкие модели с возможностью двойной комплектации разными тормозными системами являются редкими исключениями, да и цена их ощутимо отличается от бюджетной.
Выбор между механикой и гидравликой: что лучше
Механической системе передачи импульса силы на тормозную колодку, посредством нажатия на рычаг и смещения тросика в оболочке, не один десяток лет. Технология отработана и достигла некоего предела в развитии.
Особенности этой системы знакомы каждому, остаётся только напомнить её основные принципы действия:
Передаточных узлов от руки до диска ротора меньше, чем на v-brake, поэтому модуляция ощущается «вживую».
Но дальше начинаются «интересности» в виде растягивания тросика и его затруднённом перемещении внутри оболочки. Иногда даже заклинивании – если условия эксплуатации были приближены к экстремальным, как это бывает на просёлочных грунтовых дорогах. И если второе лечится вовремя введённой смазкой, то вытягивание тросика можно до каких-то пределов компенсировать подкруткой регулировочных опорных винтов. И регулировать ими можно, пока хватает резьбы винта. Потом приходится менять тросик.
От этих недостатков полностью избавлена гидравлическая система торможения велосипеда. Правда, избавившись от одних, она, как это часто бывает, приобрела другие.
Видео. Механика vs гидравлика
Гидравлическая система и её элементы
Действие гидравлического тормоза в отдалённом приближении подобно действию механического, только вместо перемещающегося в оболочке тросика после воздействия на тормозной рычаг на руле импульс силы передаётся на тормозную жидкость. Её сжатие через магистраль воздействует на силовые поршни, а они, сдвигаясь в цилиндре, передают усилие на тормозные колодки останавливая велосипед.
Но настройка гидравлических тормозов уже требует некоторой квалификации, приобретаемой в процессе учёбы или долгой эмпирической практикой.
Как и что выбрать
Механический привод к дисковым тормозам дешевле и проще. Выбирая бюджетную модель, лучше остановиться на этой системе. Там, где по условиям эксплуатации байка в приоритетах сила, точность, скорость торможения короткий тормозной путь – лучше брать велосипед с гидравлическим тормозом. Делать это имеет смысл только, если поблизости от места проживания и эксплуатации есть специализированная мастерская, где смогут сделать настройку, прокачку и ремонт с заменой комплектующих.
Заключение
Использование тех или иных тормозов велосипеда полностью зависит от того где вы собираетесь кататься и как использовать велосипед. Что это будет? Экстремальный спорт на горных дорогах ли вообще по бездорожью? Тогда рама у велосипеда будет усиленной, выдерживающей запредельные нагрузки и, как следствие, тормоза у такого байка должны быть чутко реагирующие на нажатие рычага тормоза и надёжными Тогда, однозначно – дисковые с гидравликой.
Условия эксплуатации чуть менее жесткие (просёлки, зимняя, в условиях морозов, эксплуатация, длительные многокилометровые поездки) могут позволить установить на велосипед дисковый тормоз.
А если велосипед относится к бюджетным моделям, покупаемым для непродолжительных велопрогулок, то ободные тормоза – это то, что вас вполне устроит по всем показателям.
И уж совсем в заключение – банальный, но всегда актуальный совет:
Видео. Сколько стоит переход с v brake на дисковые тормоза
Система простая, в такой же степени эффективная. Механизм практически не ломается, легко регулируется. Почему же эти надежные тормоза стали вытеснять дисковые? Даже бюджетные модели велосипедов оснащают теперь ими.
Плюсы таких тормозов:
1) Вес — простая конструкция на прибавляет граммы, к тому же не добавляется вес тормозного диска.
2) Простота конструкции — ремонтируется «на коленке», минимум ломающихся частей.
3) Достаточно высокая мощность (при условии испраности и отладки мезанизма).
4) Цена скорее будет ниже, даже за модели высокого класса.
Минусы вибрейков:
Наиболее продвинутый механизм присутствует у гидравлики: ручка является поршнем, давящим на тормозную жидкость (либо масло), которая давит на поршни в калипере через гидролинию. Такая тормозная система является замкнутой. Если она исправна, особенного внимания к ней не потребуется, необходимо лишь заменять колодки. Вот важная информация о гидравлических тормозах:
1) Надежность гидравлических тормозов
Покупая велосипед, не всегда есть возможность купить модель со всеми комплектующими высокого уровня. При этом часто появляются мыли последующий апгрейд(это имеет свои плюсы). Однако апгрейд не будет включать покупку только тормозов, также придется заменить втулки. Установка роторов требует специализированных втулок(обычно с креплением под 6 болтов
или так называемый стандарт крепления роторов Centerlock.)
Определение ободного тормоза
Эта статья поможет в определении тормозных систем обода и подготовит читателя к статье, в которой описывается полный процесс монтажа и регулировки каждого из приведенных типов тормозов.
В данный момент в велосипедной индустрии существует множество типов ободных тормозов. Мы постараемся ознакомить вас с самыми массовыми и трендовыми типами тормозов на данный момент.
Итак, мы рассмотрим такие типы тормозов:

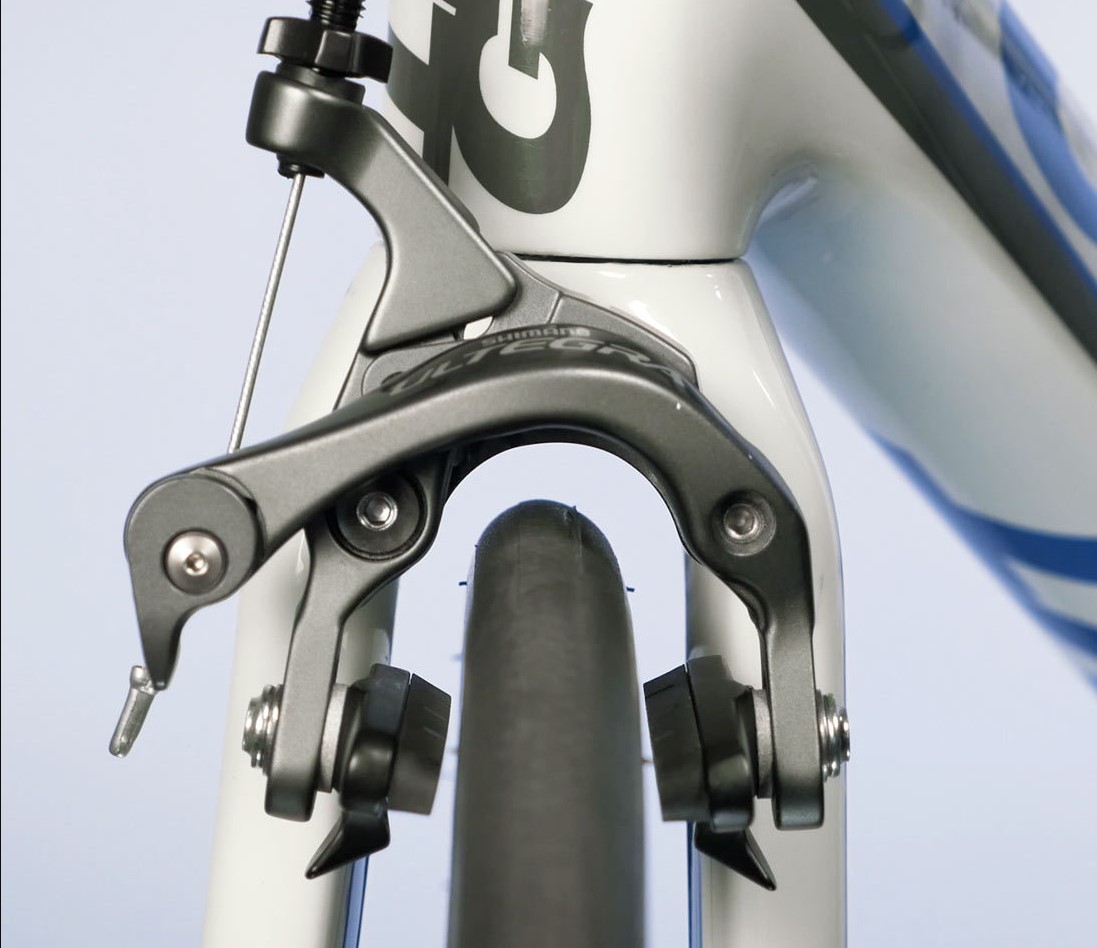

Дуал пивот
Суппорты с двойным шарниром визуально похожи на суппорт с боковым натяжением. На суппортах с двойным шарниром каждый рычаг имеет отдельный шарнир. Один шарнир поворачивается в середине тормоза, другой шарнир поворачивается в сторону. Шарниры стянуты тросом со стороны.
Суппорты с двойным симметричным шарниром также тянут со стороны, с отдельным шарниром для каждого рычага. Тем не менее, оба рычага находятся на стороне. Процесс обслуживания и установки по сути одинаков.

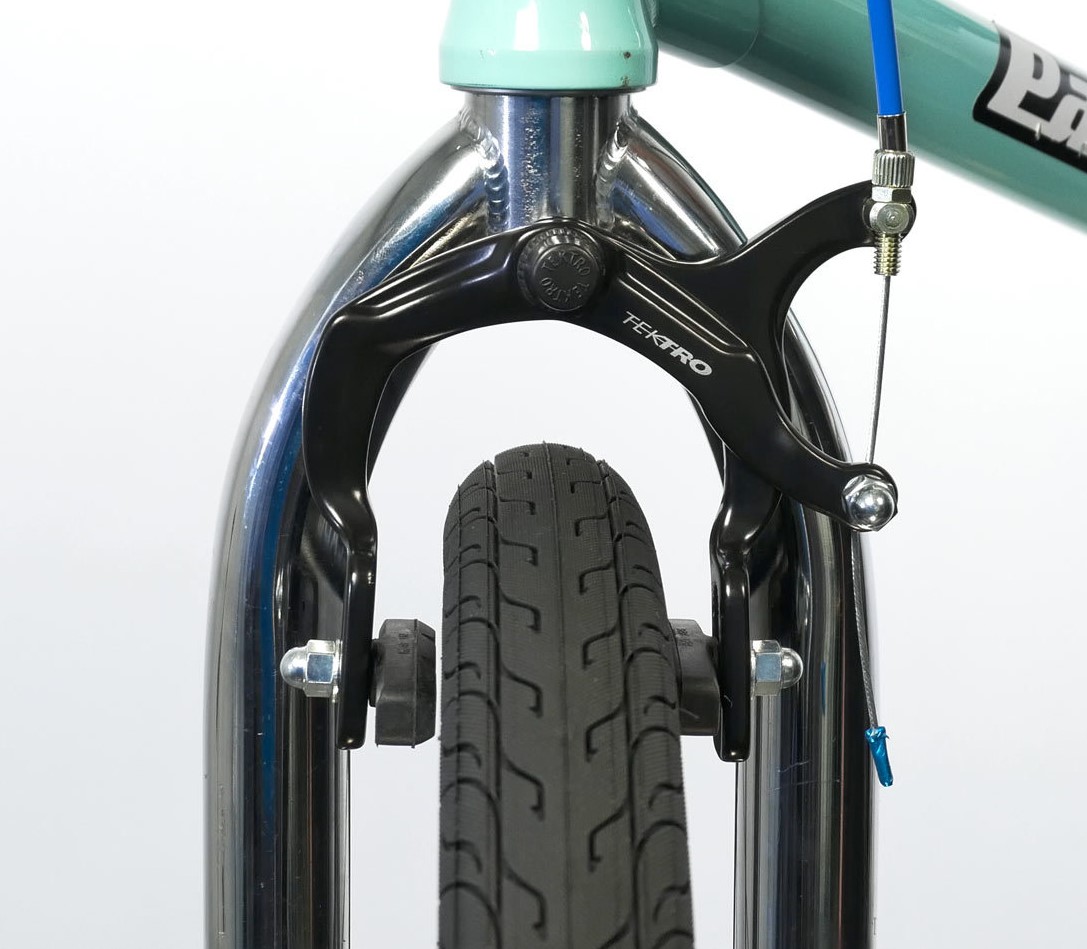

С боковым натяжением
Для суппортов с боковым натяжением оба рычага суппорта имеют единый шарнир в середине суппорта. Рычаги стянуты тросом со стороны.

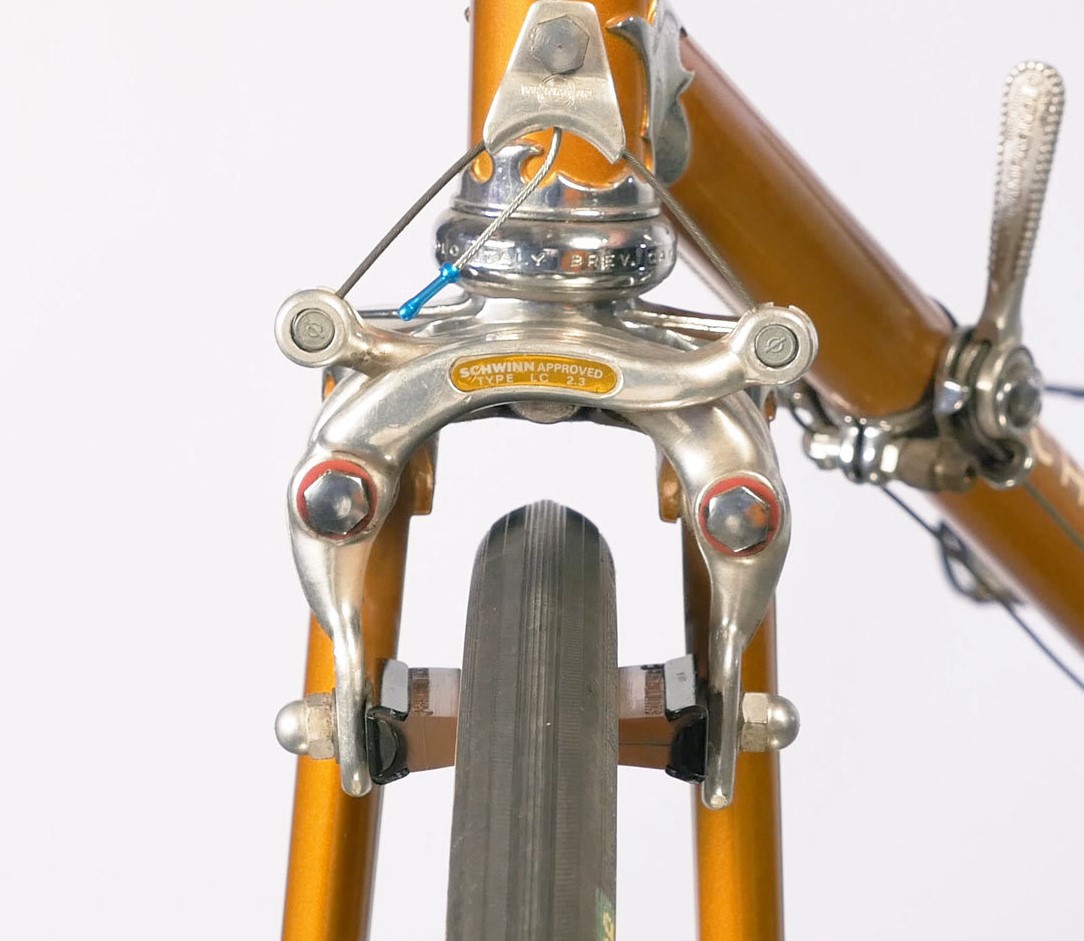

С центральным натяжением
Упор центрального тормоза использует седловой провод, соединяющий оба рычага, который вытягивается тормозным тросом вверх. Каждый тормозной рычаг использует отдельный шарнир, расположенный над ободом.

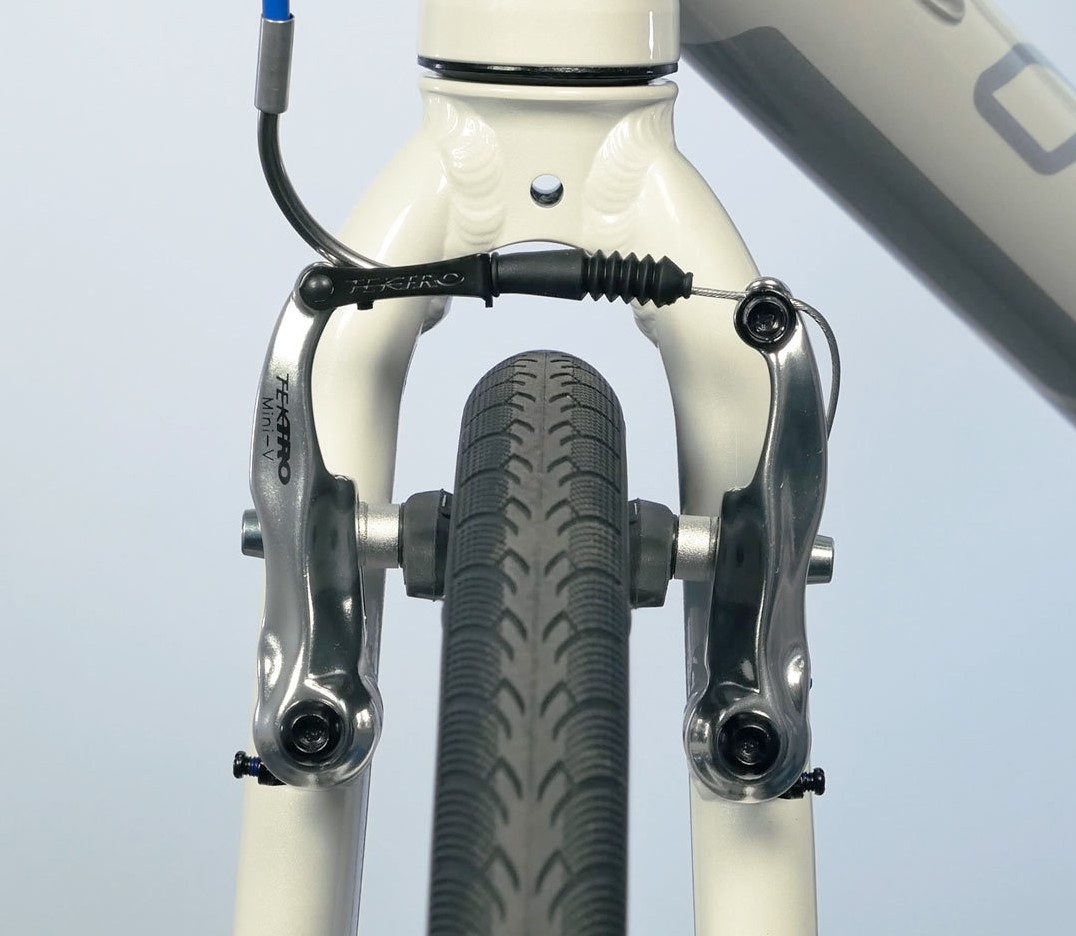

Ви-брейки
Тормоза с линейным натяжением встречаются на многих «гибридных» и MTB байках. Конструкция представляет собой разновидность консольного тормоза. Каждый рычаг крепится к оси, расположенной под ободом. Суппорта стягиваются над ободом с помощью троса со стороны.

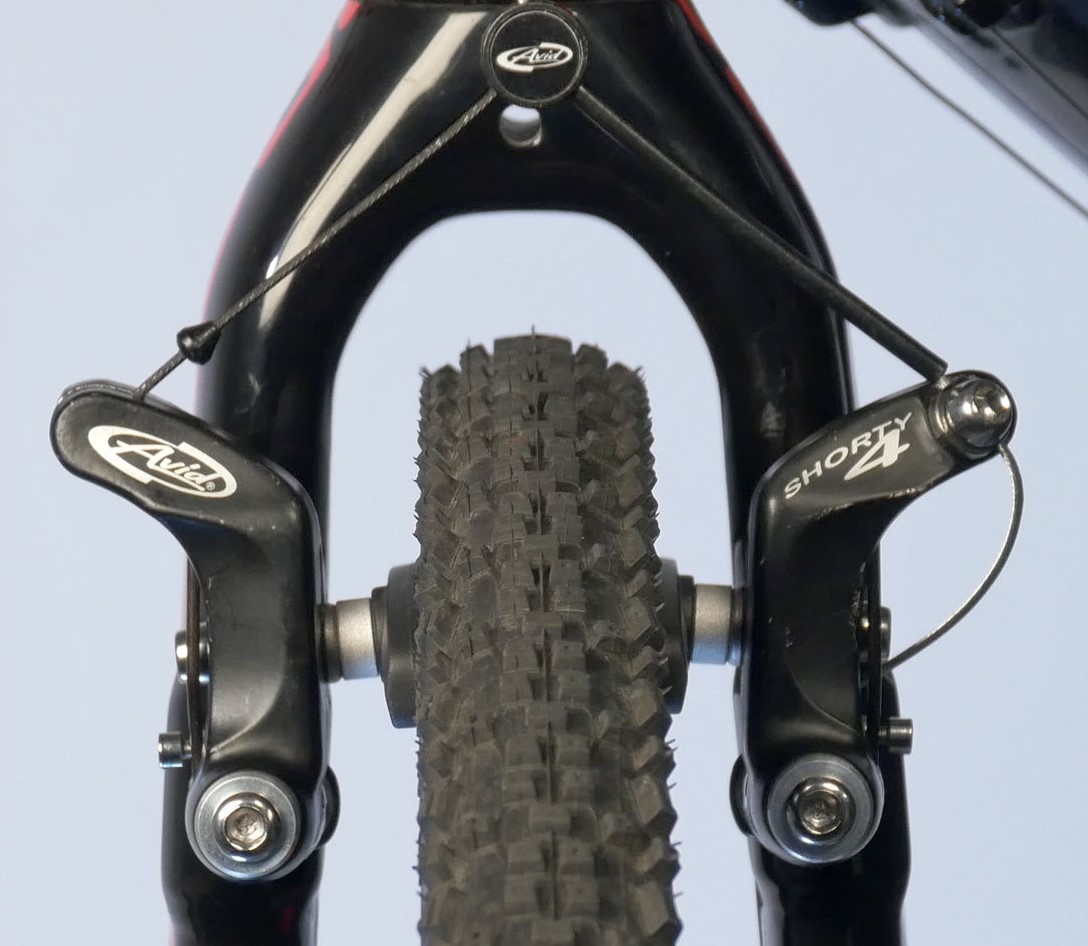

Кантиливеры
Консольный тормоз по своей концепции аналогичен тормозу с линейным натяжением. Каждый тормозной рычаг крепится к оси под ободом. Кронштейны суппорта соединены между собой проволочным тросом, который вытягивается вверх от центра с помощью кабелепровода при натяжении троса первичного тормоза.
Консольные суппорты могут быть сконструированы как для тормозных колодок с «гладкой шпилькой», так и для колодок с «резьбовой шпилькой». Гладкая шпилька проходит через головку болта в суппорте и фиксируется гайкой.
Ю-брейки
Суппорты U-brake обычно используются на велосипедах BMX и более старых горных велосипедах. Крепления расположены на раме или вилке над ободом, у центра. Рычаги соединяются либо тросом, который тянут со стороны, либо с помощью держателя для тросового провода, натянутого тросом.
Типы тормозов на велосипеде: какие лучше
Тормозная система на вашем транспорте — это прежде всего безопасность. Сейчас можно встретить разные типы тормозов на велосипеде.
От того, какая конструкция используется, зависит — по какой трассе, в какую погоду и при каких условиях можно кататься. Также тормозные системы отличаются по цене, возможностям починки в “полевых условиях”, необходимости обслуживания.
Идеального универсального варианта практически не существует. Важно понимать: где, сколько и с какой скоростью вы будете ездить.
Давайте определяться вместе!
Классификация велосипедных тормозов
Типы велосипедных тормозов принято разделять на три большие группы: барабанные (или ножные), ободочные (самые распространенные) и дисковые (самые модернизированные).
Разберем плюсы и минусы каждой из этих групп.
Барабанные тормоза
Барабанные тормоза можно встретить на обычных городских прогулочных велосипедах, детских моделях.
Устройство их очень простое. Внутри втулки заднего колеса расположены колодки. При движении педалей назад колодки расклиниваются и приводятся в действие, прижимаясь к барабану. Когда колодка трется о барабан, движение колеса тормозится.
Плюсы
Минусы
Ободные тормоза
Самый распространенный велосипедный тип тормозов — ободной. Его тоже можно встретить на городских моделях более современного образца, а еще — на спортивных, в том числе и профессиональных, велосипедах.
Устройство их более сложное. На руле есть ручки тормоза, от которых идут специальные тросики к тормозным колодкам. При нажатии на эти ручки колодки прижимаются к ободу самого колеса.
Скачайте тренировочные планы для подготовки к марафону и полумарафону.
Здесь прямая корреляция — чем сильнее зажать обод, тем резче будет торможение.
Плюсы
Минусы
Классификация
Существуют разные типы ободных тормозов на велосипеде. Самые популярные среди них: V-brake, клещевые и гидравлические.
Здесь вместо тросика используется тормозная жидкость. Благодаря этой особенности вы сможете быстро (и в то же время плавно) затормозить одним пальцем.
Главный недостаток — трудность починки в процессе поездки. Также они имеют относительно высокую стоимость.
Дисковые тормоза
Дисковый тип велосипедных тормозов имеет множество преимуществ для езды по горным хребтам, пересеченной местности, при плохой погоде.
Все это благодаря их особому устройству. Тормозное действие от ручек по тросикам или через тормозную жидкость передается на колодки, которые зажимают уже не барабан или обод, а специальный ротор (диск). Этот ротор устанавливается на втулке колеса, поэтому его зажим приводит к торможению.
Плюсы
Минусы
Классификация
Дисковые типы тормозов на велосипеде бывают двух типов: механические и гидравлические.
Принцип классификации тот же, что и у ободных тормозов. В первом случае торможение передается к колодкам по тросикам, во втором — через тормозную жидкость. Второй вариант считается более продвинутым, удобным, но и дорогим.
Заключение
Если вы собираетесь ездить по ровным городским дорогам в хорошую погоду, вам подойдет прогулочный велосипед с барабанным типом тормозов.
Хотите скоростных заездов или путешествий по пересеченной местности в хорошую погоду? Можете остановить свой выбор на ободных тормозах. Но учтите, что вам придется обслуживать свой транспорт, следить за износом деталей.
Для ярых фанатов экстремальной езды по горам, лесам, полям в плохую погоду, или для тех, кто хочет потратиться на самую современную модель, подойдет дисковый тормоз.
Выбирайте свой оптимальный вариант и отправляйтесь в путь!
Выбираем тормоза для велосипеда
Какие существуют типы велосипедных тормозов?
Велосипедные тормозные системы в действии: понимание механизма
Все тормоза, независимо от типа, имеют схожую концепцию работы. По крайней мере, у каждого тормоза есть колодка, которая создает трение на тормозной поверхности колеса велосипеда. Когда вы нажимаете на тормоз, колодка контактирует с поверхностью колеса, создавая трение, которое снижает скорость велосипеда и в конечном итоге приводит к его остановке.
Для лучшего эффекта трения всегда нужно следить за тем, чтобы тормоза были в хорошем состоянии. Обода, колодки и тормозные диски должны быть чистыми и в хорошем состоянии, поэтому так важно иногда обслуживать свой велосипед.
Какие бывают разновидности велосипедных тормозов?
В основном, велосипедные тормоза разделяются на 3 основных типа:
Рассмотрим подробнее каждую группу тормозов и все плюсы и минусы данных конструкций.
Ободные велосипедные тормоза
Традиционно, ободные тормоза являются наиболее распространенными в велоспорте. Согласно истории, они датируются 1817 годом, когда Карл Дрейс изобрел поворотный тормоз, который приводился в действие нажатием на рычаг.
Чтобы было ясно, ободные тормоза довольно просты по конструкции и характеристикам, они все еще связаны с той же древней рабочей концепцией с момента их появления.
Есть минимум 4 причины любить ободные тормоза. Они экономичны, просты в использовании, доступны по цене и легки. И хотя, они требуют регулярного обслуживания, но при этом за ними совсем не сложно ухаживать и самому.
На данный момент существует 5 основных типов ободного тормоза.
Принцип действия у всех примерно похож: тормозные колодки зажимают с двух сторон обод велосипедного колеса как тиски. Но есть и свои отличия, в основном это конструкция ободного тормоза и дисциплина использования.
Разновидности ободных велосипедных тормозов:
1. Ободной тормоз типа V-brake.
Самые распространённый вариант ободных тормозов- это тормоза V-brake.
Векторные тормоза, V-brakes, «вибрейк», — наиболее распространенная на сегодня модель ободного тормоза, V-образное крепление рычагов (плечей) с тормозными колодками.
2. Ободные тормоза U-brake.
Тормозные рычаги перекрещиваются между собой в форме буквы «U» и конструкция отличается от тех же V-brake.
3. Кантилеверные тормоза.
Это уже уходящая модель, предшественник V-brake. Сейчас встречается на цикло-кроссовых велосипедах и хороши из-за большого грязевого зазора, также встречаются на некоторых моделях bmx.
4. Клещевой ободной тормоз.
5. Гидравлические ободные тормоза.
Плюсы и минусы ободных велосипедных тормозов
Плюсы ободных тормозов:
Дисковые велосипедные тормоза
Изначально дисковые тормоза, с небольшими изменениями, пришли в велосообщество после автомобилей и мотоциклов. В зависимости от типа привода тормозной машинки они делятся на механические и гидравлические, бывают также и комбинированные варианты тормоза.
Устройство дисковых велосипедных тормозов
Дисковый тормоз состоит из тормозного диска (ротора), прикрученного к втулке колеса (центральная часть), и тормозной машинки (калипер), внутри которой размещены тормозные колодки.
Разновидности дисковых велосипедных тормозов
1. Дисковые механические тормоза.
Одна тормозная колодка как правило стоит на месте, а вторая тормозная колодка работает на зажатие диска, путём вращения по резьбе за счёт натяжения тормозного тросика. Из-за ассиметричного зажатия тормозного диска, дисковые механические тормоза страдают неравномерным распределением тормозного усилия и могут застопорить ваше колесо раньше ваших ожиданий.
Существуют также и модели механических дисковых тормозов, где тормозной диск зажимается сразу двумя тормозными колодками одновременно, но сам механизм всё равно приводится в действие от тормозного тросика.
2. Дисковые гидравлические тормоза.
В отличие от дисковой механики, дисковые гидравлические тормоза обеспечивают более мощное тормозное усилие, более плавное и равномерное торможение, и контроль тормозного усилия до доли миллиметров с тормозной ручки.
Если обобщать впечатление о дисковых гидравлических тормозах для простых читателей, то можно сказать, что вы получаете максимальный контроль при нажатии на тормоз, равномерное распределение тормозного усилия и максимальную силу торможения, если она требуется.
Гибридные дисковые тормоза для велосипеда
Механико-Гидравлические велотормоза появились сравнительно недавно. Такие тормоза встречаются пожалуй реже всего. Из названия не сложно догадаться что это будет гибрид дисковой механики и гидравлики. Суть в том, что от руля идёт стандартная тормозная ручка или чаще «пистолеты» под механику (если руль загнут как у шоссейника), с самыми обычными рубашками и тормозными тросиками внутри них, а сама тормозная машинка (калипер) уже идёт гидравлический. Обычно так делают ради экономии бюджета. Если купить гравийный или шоссейный велосипед с пистолетами под механический тормоз, а потом вдруг загореться желанием сделать апгрейд тормозов, то придётся занести в магазин хорошую сумму не только за сам тормоз, но и за новые тормозные ручки под гидравлику. А стоят пистолеты под гидравлику очень недёшево.
Плюсы и минусы гибридных дисковых тормозов на велосипеде
К плюсам всех дисковых тормозов можно отнести неприхотливость ко всем погодным условиям, а также хорошее торможение даже с кривыми, повреждёнными, и грязными колёсными ободами.
Барабанные или «педальные» тормоза
Данный тип тормоза можно назвать аналоговым устройством в цифровом мире. Сейчас такие тормоза можно найти или на детских велосипедах, или на самых простых взрослых городских велосипедах, которые используются только для спокойной езды.
Тормоз барабанного типа (иначе называется «ножной или педальный тормоз») располагается в задней втулке велосипеда и имеет внутри тормозные колодки. Процесс торможения инициируется при вращении каретки против движения. В результате этого тормозные колодки разводятся в стороны и прижимаются к тормозному барабану внутри втулки. Между колодками и барабаном возникает трение, благодаря которому и происходит торможение.
Есть ряд преимуществ тормозов барабанного типа:
Но к сожалению преимущества не перебивают все недостатки и минусы ножного тормоза, смотрите сами:
С какими тормозами покупать велосипед? Советы продавца
По сути, вам совсем не обязательно вникать во все нюансы и модели велотормозов, при выборе нового велосипеда в магазине, но мы дадим вам пару советов, на которые стоит обратить ваше внимание в магазине:
