HDMI ARC и HDMI eARC: все, что вам необходимо знать

Сохранить и прочитать потом —

Надежный мультимедийный интерфейс высокой четкости (HDMI) уже более 15 лет служит основным цифровым входом для плоскопанельных телевизоров, проекторов и другого аудио- и видеооборудования. За это время он превратился в универсальное соединение, выступая в качестве инструмента передачи видео- и аудиопотоков самых разных форматов.

HDMI ARC (Audio Return Channel – возвратный звуковой канал) представляет собой интеллектуальный протокол, функционирующий в рамках стандарта HDMI и, в теории, позволяющий снизить сложность AV-системы и уменьшить количество кабелей.

Но в чем суть его работы и как в эту картину вписывается новый протокол eARC? Прочтите наш обзор – и вы узнаете все, что хотели (и кое-что еще).

Что представляют собой HDMI и HDMI ARC?

HDMI был запущен еще в 2002 году, а первый потребительский компонент с этим высокотехнологичным разъемом появился в магазинах в 2004 году.

Новый протокол был заявлен как удобный способ передачи высококачественных цифровых данных с изображением и звуком от источника к телевизору, усилителю или саундбару. Поскольку HDMI стал де факто AV-разъемом номер один, традиционные аналоговые, такие как SCART и компонентный видеовход, были со временем забыты.

На протяжении многих лет интерфейс HDMI развивался, выходили очередные версии (последней из которых является HDMI 2.1), обеспечивающие поддержку новых аудио- и видеотехнологий, среди которых 3D, 4K, 8K, HDR, видео с высокой частотой кадров и другие.

Однако протокол HDMI ARC был добавлен в спецификацию только в 2009 году. Он был представлен в составе версии HDMI 1.4 и с тех пор остается в списках технических характеристик.

Когда следует использовать HDMI ARC?

Представьте себе следующую картину. У вас есть телеприставка, игровая консоль и Blu-ray-проигрыватель, подключенные к телевизору через HDMI-разъемы.

Или, возможно, в вашем Smart-ТВ видео – например, Netflix или Amazon Prime Video – демонстрируется через встроенное приложение. В любом случае, вы не хотите использовать АС телевизора в качестве основного источника звука, предпочитая воспроизведение с помощью саундбара или AV-ресивера.

Раньше вам пришлось бы передавать аудиосигнал по оптическому кабелю с выхода на задней панели телевизора на соответствующий вход звукового устройства.

Однако это не самый удобный вариант. Теоретически HDMI ARC решает эту проблему.

Он позволяет обойтись без оптического кабеля и посылать аудиосигнал с совместимого разъема HDMI телевизора на аналогичный HDMI ARC у саундбара или AV-ресивера.

Что нужно для использования HDMI ARC?

Чтобы воспользоваться преимуществами протокола HDMI ARC, вам понадобятся телевизор и устройство (AV-ресивер или саундбар) с соответствующими HDMI-разъемами, поддерживающими ARC.

Внимательно посмотрите на заднюю панель своего ТВ. Если на ней три или четыре HDMI-разъема, найдите тот, что подписан «(ARC)». Маркировка не обязательна, но если ваш аппарат выпущен в конце 2009 года или позже, в вашем распоряжении обязан оказаться такой порт. Если не можете его найти, обратитесь к руководству пользователя.

У некоторых моделей телевизоров HDMI ARC может работать автоматически. Если это не ваш случай, придется взять пульт ДУ и настроить несколько параметров, в том числе выключить встроенные динамики ТВ и позволить ему отправлять аудиосигнал на внешнюю акустическую систему или AV-ресивер.

Для использования HDMI ARC не нужно покупать новый HDMI-кабель – любой имеющийся справится с предъявляемыми к нему требованиями. Проблема может возникнуть только при переходе на eARC; подробнее об этом далее.

В рамках этого процесса можно рассмотреть возможность подключения HDMI CEC (Consumer Electronics Control), что позволит включать телевизор и регулировать громкость на саундбаре или AV-ресивере без использования нескольких пультов ДУ. Стоит заметить, впрочем, что задействование HDMI CEC может привести к нежелательным побочным эффектам – так что вначале стоит поэкспериментировать.

Возможны ли проблемы при использовании HDMI ARC?

Беспокоитесь по поводу рассинхронизации звука и изображения? Выпущенная в 2006 году версия HDMI v1.3 включала функцию автоматической синхронизации аудиосигнала, однако она не была обязательной. Поэтому некоторые ARC-совместимые устройства могли отлично работать вместе, а другие сочетались не идеально.

Самая большая проблема протокола ARC в его нынешнем виде заключается в том, что производителям было разрешено выбирать, какие компоненты протокола они хотят использовать.

Поскольку поддержка всех соответствующих аудиокодеков не является обязательной, нельзя быть заранее уверенным в том, что телевизор сможет отправить саундтрек в 5.1-канальном Dolby Digital или DTS через ARC. ТВ некоторых производителей поддерживают только Dolby Digital, а другие и вовсе предлагают один двухканальный стереозвук, что лишает затею всякого смысла.

Стоит отметить, что ARC не позволяет передавать в потоковом режиме такие полноразмерные кодеки с повышенным качеством, как Dolby TrueHD, Dolby Atmos, DTS-HD Master Audio или саундтреки в DTS:X, которые можно найти на Blu-ray-дисках – стандартных и 4K; он просто оставляет в потоке данные базового 5.1-канального формата. Если этого вам недостаточно, то потребуется HDMI eARC.

Впрочем, ARC позволяет получать аудиосигнал в Dolby Atmos от поддерживающих этот формат потоковых сервисов, включая Netflix и Amazon Prime Video. Они встраивают саундтреки формата Dolby Atmos в поток Dolby Digital Plus, с которым ARC способен справиться.

Что представляет собой HDMI eARC и в чем заключаются его преимущества?

Enhanced Audio Return Channel, eARC (Расширенный возвратный звуковой канал), представляет собой следующее поколение протокола ARC. Он включен в самый современный стандарт HDMI 2.1.

Основным преимуществом eARC является значительный прирост пропускной способности и скорости передачи данных. Он позволяет пересылать звук более высокого качества с телевизора на саундбар или AV-ресивер.

eARC позволяет передавать до 32 каналов аудио, в том числе восьмиканальные потоки несжатых данных с параметрами 24 бит/192 кГц со скоростью до 38 Мбит/сек.

Благодаря этому обеспечивается поддержка всех форматов с высоким битрейтом, доступных сегодня на обычных Blu-ray-, 4K-Blu-ray-дисках и некоторых стриминговых сервисах – Dolby TrueHD, DTS-HD Master Audio – а также тех, что создаются на базе объектов, таких как Dolby Atmos и DTS:X.

Однако пока не ясно, будут ли производители поддерживать все потенциальные опции.

В теории, HDMI eARC также должен сделать взаимодействие между совместимыми устройствами гораздо более простым и устранить необходимость активации HDMI CEC (который не всегда функционирует должным образом), благодаря чему подключение нескольких устройств не потребует никаких дополнительных шагов для их успешной работы.

Как и в случае с ARC, для протокола потребуются два устройства с совместимыми разъемами HDMI eARC. Иными словами, они должны соответствовать стандарту HDMI 2.1, но на момент написания обзора в наличии на рынке имеются лишь несколько продуктов с интерфейсом HDMI 2.1.

Первые 4K-телевизоры с разъемами HDMI 2.1 в 2019 году выпустила компания LG. Все OLED-модели LG 2020 года также имеют сертификат HDMI 2.1, однако по поводу других производителей ТВ и конкретных линеек ясности пока нет.

Некоторые модели Panasonic, Samsung и Sony выпуска 2019 и 2020 годов сертифицированы только по стандарту HDMI 2.0, хотя, по заявлениям производителей, поддерживают и некоторые функции HDMI 2.1 – такие как VRR и eARC. Дополнительные линейки, например, Sony 8K Z8H и 4K X900H (XH90), HDMI 2.1-сертифицированы.

Постепенно начинают появляться и другие устройства с поддержкой eARC. Onkyo и Pioneer первыми выпустили обновления для активации eARC в отдельных моделях; в частности, в этот список попали AV-ресиверы Onkyo TX-RZ830, Integra DRX-5.2, Pioneer SC-LX502 и VSX-LX503.

Вскоре после этого подключилась Sony с обновлениями для саундбаров (HT-ST5000, HT-ZF9, HT-XF9000) и AV-ресиверов (STR-DH790, STR-DN1080), обеспечившими совместимость с оснащенными eARC линейками телевизоров Sony AF9 и ZF9. Все прошивки уже доступны.

И, наконец, совсем недавно вышел великолепный саундбар Sennheiser Ambeo Soundbar с eARC-совместимым выходом HDMI 2.1.

Нужны ли для использования eARC новые HDMI-кабели?

Согласно информации от HDMI.org, стандартный HDMI-кабель с Ethernet и аналогичный высокоскоростной должны справиться с задачей. Сверхвысокоскоростные HDMI-кабели с поддержкой Ethernet, определенно, также подойдут.

Из-за того, что для передачи потоков в некоторых аудиоформатах по стандарту eARC необходима более высокая пропускная способность, при использовании очень старых кабелей могут возникнуть проблемы. В январе 2020 года организация HDMI.org объявила об обязательной программе сертификации, которая будет гарантировать поддержку кабелями с маркировкой Ultra High Speed всех функций HDMI 2.1, включая eARC.

Поддерживает ли eARC обратную совместимость с ARC?

Если ваш телевизор поддерживает HDMI eARC, а AV-ресивер или саундбар совместимы только с HDMI ARC, то вы, скорее всего, получите звук – однако ограниченная пропускная способность ARC не позволит передавать тот аудиопоток с высоким битрейтом, на который способен eARC. Таким образом, надеяться на обратную совместимость не стоит.

Некоторые AV-ресиверы и саундбары (в том числе и упомянутые выше), не оснащенные чипсетами HDMI 2.1, могут получить апгрейд для поддержки eARC, но эта возможность зависит от производителя и модели – точнее, от того, имеются ли в них совместимые компоненты, способные принять соответствующее обновление прошивки.

Время покажет, насколько эффективно будет выполнена адаптация eARC. Мы надеемся, что он будет таким же вездесущим, каким сегодня стал HDMI ARC.

Подготовлено по материалам портала «What Hi-Fi?», июль 2020 г.

Источник

Разумная защита

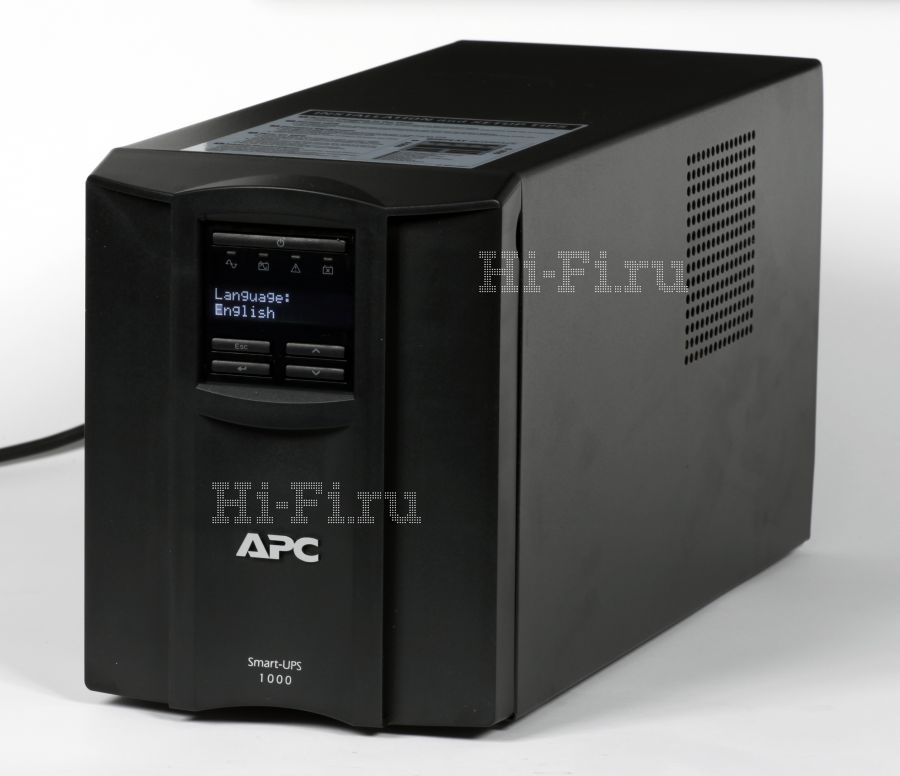

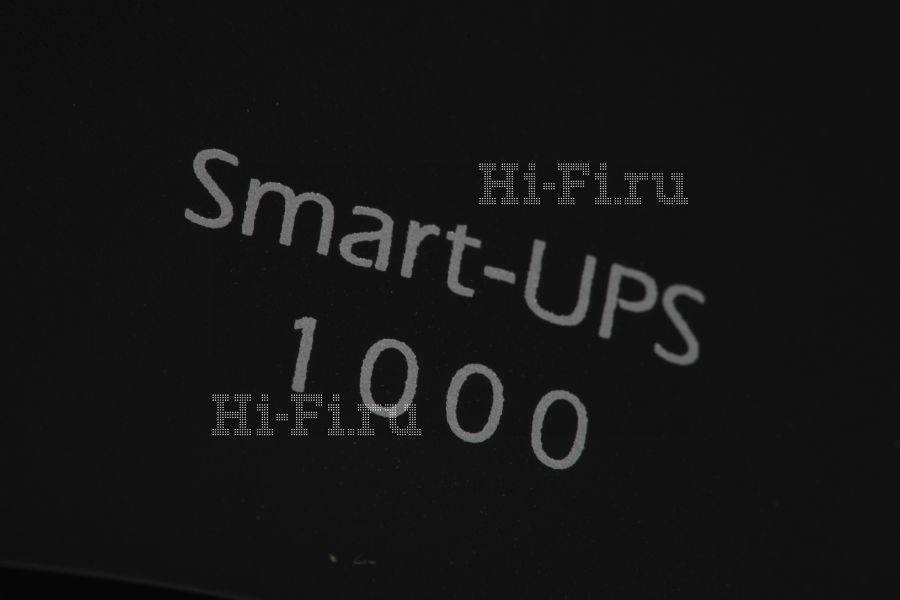

Источник бесперебойного питания АРС Smart-UPS 1000

Разумная защита

Источник бесперебойного питания АРС Smart-UPS 1000

Если исключить экзотические варианты с персональной электростанцией или регенератором, то максимум защиты бытовой техники от невзгод в силовой электросети обеспечивает источник бесперебойного питания. Он не только в полной мере исполняет роль фильтра, стабилизатора, удлинителя и разветвителя, но и способен поддерживать работоспособность всей системы в самых тяжелых условиях, вплоть до полного отключения внешнего питания.

Всякому, кто пользовался компьютером (а это, надо полагать, все наши читатели), не нужно объяснять, сколь полезными для сохранности данных могут стать те несколько минут, за которые можно штатно закрыть работающие программы и выключить машину. А ведь любой современный проигрыватель, игровая приставка, «умный» телевизор и спутниковый или кабельный ресивер являются, по сути, компьютерами. В силу своей высокой специализации они защищены от подобных неприятностей чуть лучше средней персоналки, но далеко не абсолютно. Известны случаи повреждения прошивки и при обычной работе, а уж если что-то нехорошее происходит в момент ее апдейта (случающегося тем чаще, чем устройство новее и богаче функциями), проблемы гарантированы.

Из бытовой электронной техники имеет смысл особо остановиться на проекторах. После перехода в спящий режим их система охлаждения продолжает функционировать, дабы лампа остывала в заданном режиме. Незапланированное отключение вентилятора может как полностью вывести лампу из строя (что бывает редко), так и существенно снизить срок ее службы — и это практически со стопроцентной вероятностью. Учитывая цену лампового модуля, подобную неприятность трудно отнести к разряду незначительных.

Таким образом, ни одна грамотная инсталляция домашнего кинотеатра не должна обходиться без источника бесперебойного питания. К нему желательно подключать все компоненты (проигрыватели, тюнеры, игровые приставки), процессор, а также телевизор или проектор. Отдельно должны запитываться усилители мощности и активные АС: используемые в них блоки питания способны колебаниями мощности быстро перегрузить любой стабилизатор или ИБП, поэтому для них обычно рекомендуется специальный сетевой фильтр, да и внезапное отключение электричества ничем им повредить не может.

У любого человека, купившего по-настоящему дорогостоящий аппарат, совершенно естественно возникает желание позаботиться о его сохранности, дабы обеспечить ему долгую жизнь. Именно поэтому мы устанавливаем его на надежную подставку и изолируем в меру возможности от погодных катаклизмов, детей и животных. А затем наступает момент, когда надо подключить вилку к розетке, и тут могут возникать закономерные опасения: заслуживают ли доверия все те километры проводов, трансформаторы и подстанции, которые стоят между губительным напряжением высоковольтных линий и моим нежным приборчиком?

Ведь большинству из этих инфраструктурных монстров РАО ЕЭС гораздо больше лет, чем нам с вами, да и созданы они были с куда большими допусками, чем позволяет современная цифровая аппаратура. К тому же нельзя сбрасывать со счетов человеческий фактор — кто знает, удачный ли сегодня день у дежурного электрика или оператора? Тот, кто хоть раз испытал сомнительные прелести киловольтных скачков питающего напряжения, от которых иной раз автоматы в распределительном щитке плавятся и горят, не успев отключиться, уже не готов соединять свой ценный электронный компонент с общественной электросетью, не предприняв какие-то защитные меры.

Базовым выбором может послужить сетевой фильтр. Это устройство несколько снижает помехи и способно стать дополнительным предохранительным средством от серьезной аварии и разных сетевых форс-мажоров. Более продвинутый вариант — стабилизаторы сетевого напряжения. Подобные приборы предоставляют потребителю гораздо больший комфорт и безопасность, однако пасуют даже при кратковременных отключениях тока либо нарушениях его рабочих параметров в ту или иную сторону. Но в полной мере защитить технику от невзгод в электросети в состоянии источник бесперебойного питания.

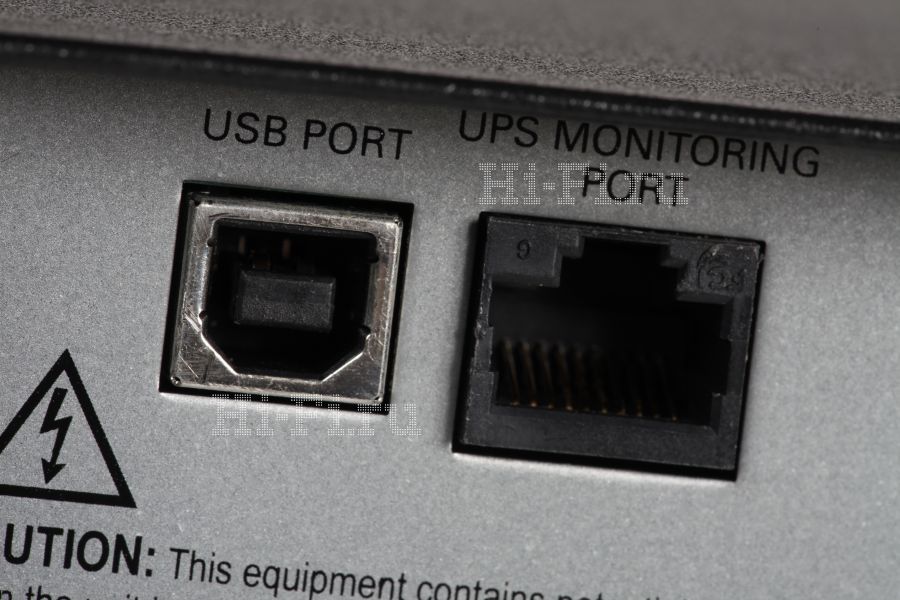

При выборе ИБП следует обращать внимание на несколько моментов. Во-первых, на суммарную мощность потребителей, которые планируется к нему подсоединить. В идеале она должна составлять примерно половину от его собственной паспортной мощности. Заявленные параметры соответствуют пику его формы, а батарея со временем теряет свою эффективную емкость. Ее лучше менять в среднем через пару лет, ведь иначе прибор проработает всего несколько секунд, а какой в этом смысл? Во-вторых, выходные параметры питающего напряжения должны быть близки к оптимальным. Ступенчатая аппроксимация синусоиды, свойственная недорогим источникам бесперебойного питания, к таковым, конечно, не относится. Еще один немаловажный аспект — уровень шума. ИБП периодически подзаряжает аккумулятор в автоматическом режиме, а внезапный вой вентиляторов в жилой комнате — сюрприз не из приятных. Неплохо, когда система отличается достойным КПД, благодаря чему потребление тока на обслуживание самого прибора не сильно увеличивает счет за электричество. Наконец, самое главное — высокая надежность, ибо ничто не сравнится по бессмысленности с устройством, призванным обеспечить бесперебойное питание, которое внезапно отключает всех потребителей из-за сбоя в собственных алгоритмах работы. Тех, кто всерьез озабочен сохранностью своего оборудования, все эти обстоятельства заставляют выбирать пусть не самый дешевый, но качественный аппарат, выпущенный под маркой с хорошей репутацией. Например, такой, как АРС Smart-UPS 1000 от компании Schneider Electric.

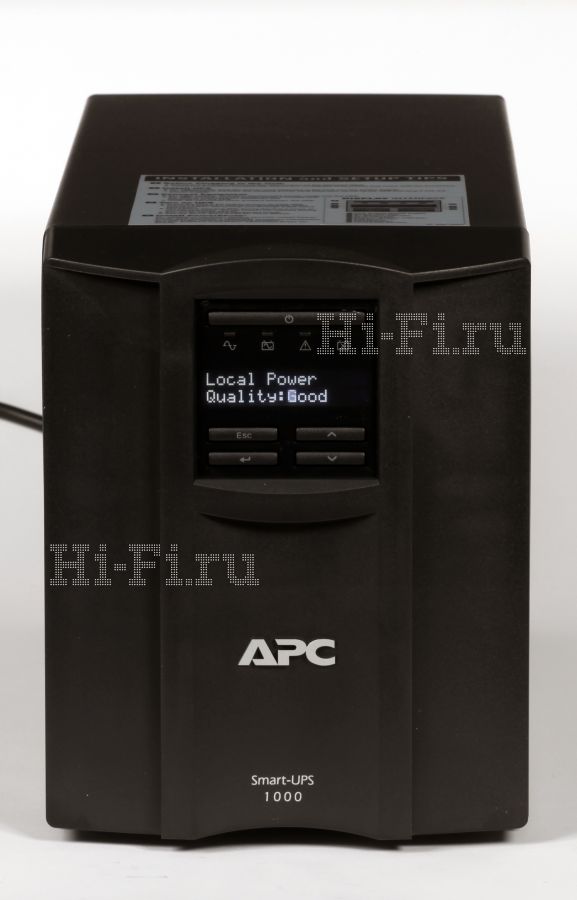

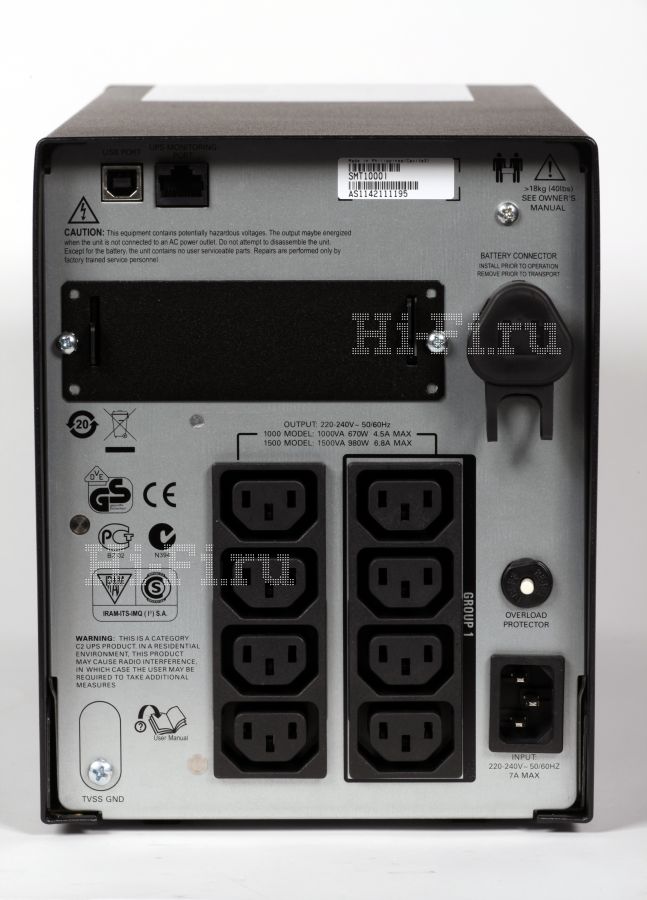

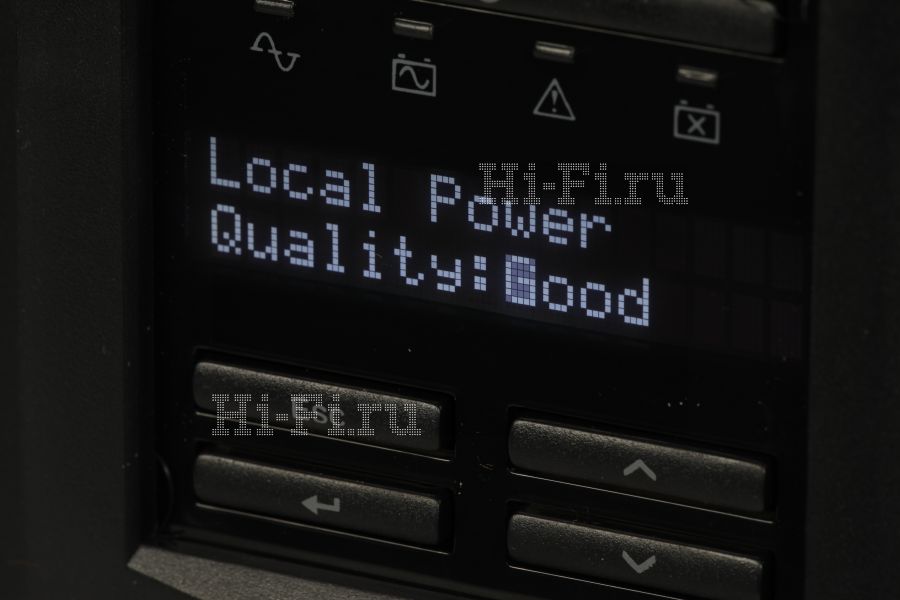

По части внешности разработчики пошли здесь дальше простой аккуратности, свойственной всем изделиям Schneider Electric, оформив переднюю панель элегантными декоративными изгибами. Аппарат не испортит любой интерьер, что для средств работы с питанием на данный момент не столь распространенное достоинство. Габариты его в меру компактны, а вес достаточно внушителен — все же «под капотом» находится мощная батарея, способная обеспечить пять минут автономности потребителям с практически киловаттной суммарной мощностью.

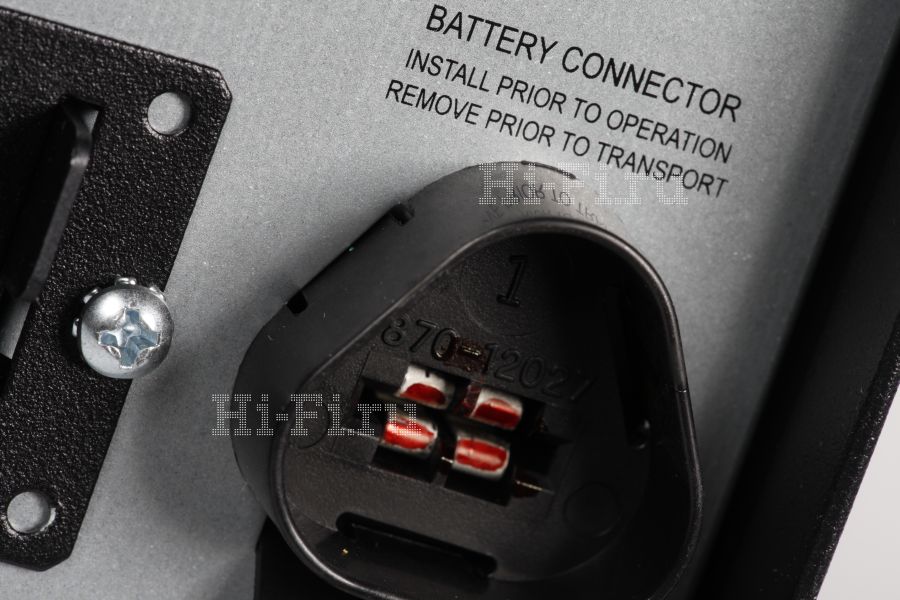

Для АРС Smart-UPS 1000 лучше всего подобрать место с хорошей вентиляцией: ему нужно охлаждение, особенно в период подзарядки. Шум от работающих кулеров относительно невысок. Набор выходов составляют восемь компьютерных розеток (IEC 320); все они могут получать питание от аккумулятора.

Топология Line Interactive означает, что, пока входное напряжение держится в соответствующих пределах (160—286 В), прибор работает в роли стабилизатора. Причем загрузка цепей тем меньше, чем стабильнее входное напряжение — это уменьшает излишние расходы энергии, тогда как менее умные UPS большую часть времени впустую тратят деньги хозяина. Батарейный блок сменный, рассчитан на 3—5 лет работы и поддерживает даже горячую замену аккумуляторов. Такого впечатляющего срока службы удалось добиться благодаря интеллектуальному зарядному устройству, всегда обеспечивающему батарее оптимальный режим зарядки. ИБП постоянно тестирует свои аккумуляторы, дабы заблаговременно предупредить о необходимости плановой замены.

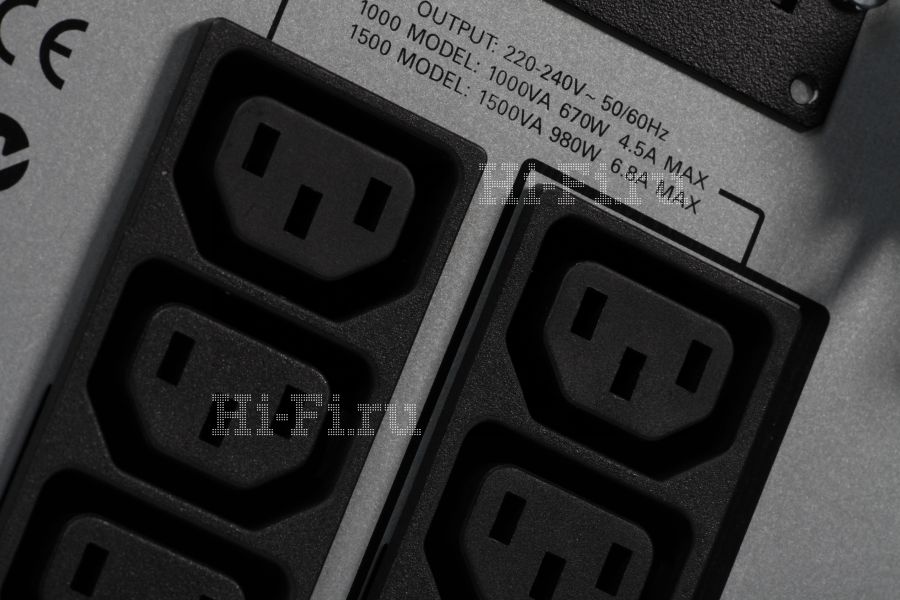

Выходное напряжение выбирается в соответствии с инструкцией компонентов-потребителей (220, 230 или 240 В), колебания не превышают 5%. Стабилизатор используется первоклассный, поэтому в режим автономности аппарат переходит только в критических условиях. Форма выходного напряжения представляет собой синусоиду, что оптимально для чувствительной аудио- и видеотехники. В продвинутые системы домашних кинотеатров прибор хорошо вписывается благодаря наличию интерфейса RS-232, а для тонкой настройки параметров и перепрошивки имеется стандартный порт USB. Контролировать работу ИБП можно и через локальную сеть. Все нужные кабели идут в комплекте. Информационное табло четко показывает текущий статус устройства и уровень заряда аккумуляторов. В целом аппарат несложен в освоении, и сделать что-то неправильно при его установке практически невозможно. Полезные (но не то чтобы жизненно необходимые) сервисные программы есть на компакт-диске, руководство пользователя хорошо организовано и дает ответы на все вопросы.

Тип – источник бесперебойного питания | Название – АРС Smart-UPS 1000 | Тип – интерактивный | Выходная мощность, В·А / Вт – 1000 / 670 | Количество выходных разъемов питания – 8 (IEC 320) | Выходная частота, Гц – 50—60 | Звуковая сигнализация – да | Холодный старт – да | Время зарядки, ч – 3 | Возможность замены батарей – да | Горячая замена батарей – да | Защита от перегрузки – да | Защита от высоковольтных импульсов – да | Фильтрация помех – да | Защита от короткого замыкания – да | Уровень шума, дБ – 41 | Габариты, см – 17,1 x 21,9 x 43,9 | Масса, кг – 18,86

Прибор с богатыми возможностями, но доступный как финансово, так и по простоте интеграции в развлекательный комплекс. Единственной трудностью, на наш взгляд, может быть поиск новых кабелей для бытовой техники под компьютерные выходы питания. Но это решаемая проблема, а наличие действительно мощного и надежного препятствия между сомнительного качества энергосетями и ценной аппаратурой — залог долгой и продуктивной работы последней.

Источник

Обзор сетевого фильтра APC Essential SurgeArrest PM5B-RS.

Здравствуйте, уважаемые читатели!

Сегодня я представлю вашему вниманию обзор сетевого фильтра фирмы APC. Компания делит свои фильтры на три категории: Essential, Home/Office и Performance. Мне на обзор досталось устройство из серии Essential (переводится как первичный, основной). Фильтры данной линейки предназначены для базовой защиты домашней электроники и являются самыми простыми и доступными.

Зачем нужен сетевой фильтр? На коробке от APC Essential SurgeArrest PM5B-RS есть ответ на этот вопрос. Ниже я приведу позицию компании APC и мои размышления.

Не надейтесь что ваш телевизор с плохонькой антенной начнет показывать намного лучше при подключении через фильтр. Иногда в подобных случаях фильтр действительно может помочь, но чаще всего проблема плохого изображения или звука кроется в другом.

— Защищает подключенное устройство от короткого замыкания и возгорания. Такие типы защит уже есть и в самих устройствах и автоматы в щитке на входе в квартиру, но защиты никогда много не бывает.

Технические характеристики Основные параметры Тип: сетевой фильтр;

Модель: APC Essential SurgeArrest PM5B-RS;

Количество выходных розеток: 5 розеток;

Тип входной вилки: CEE 7 Schuko;

Тип розеток: CEE 7 Schuko;

Общий выключатель розеток: есть;

Отдельный выключатель розеток: нет;

Защита модемной линии: нет;

Питание Номинальное напряжение: 230 В;

Максимальная мощность подключенной нагрузки: 2300 Вт;

Максимальный ток нагрузки: 10 А;

Максимальная поглощаемая энергия: 918 Дж;

Прочее Защитные шторки на розетках: есть;

Индикация: индикатор включения, индикатор заземления;

Сечение провода: 3х1.5 кв мм;

Стандартная гарантия: 5 лет на ремонт либо замену;

Габариты, вес Длина: 370 мм;

Упаковка и комплектацияФильтр поставляется в большой красочно оформленной коробке.

Очень приятно что вся информация на ней на русском языке. Внутри мы находим только сам фильтр и инструкцию. Нет даже пакетика и устройство просто болтается внутри коробки. Ничего страшного в этом нет, но выглядит это несолидно. Инструкцию, кстати, можно было и не вкладывать, вся необходимая информация присутствует на упаковке, но фирма АРС не пожадничала и вложила здоровенный лист формата А3, на котором на русском, казахском и украинском рассказывается то же самое что и на коробке.

Внешний видКорпус выполнен из черного матового пластика.

Верхняя грань с розетками наклонная, что должно добавлять удобства при подключении.

Розетки оснащены защитными шторками от попадания внутрь ненужных предметов. И это очень хорошо, особенно если у вас дома есть маленькие дети.Имеется кнопка, которая отключает все подключенные к фильтру устройства и пара индикаторов:

Кнопка отключения всех розеток расположена в небольшом углублении и она весьма туго переключатся, так что нажать случайно на нее весьма затруднительно. Сбоку расположена еще одна кнопка.

Если потребляемая мощность устройств подключенных к фильтру превысит 2300 Вт, то предохранитель обесточит подключенное оборудование и чтобы возобновить работу, необходимо отключить лишние устройства и этой кнопкой опять включить фильтр. Снизу есть канал для укладки кабеля.

Существует еще версия PM5-RS, которая отличается только белым цветом корпуса.

В работе.

При включении фильтра в сеть неярким зеленым светом загораются индикаторы.

К сожалению, мой фотоаппарат не смог передать насыщенного изумрудного оттенка свечения светодиодов (скорее, это я не умею нажимать на его кнопочки).

Как я уже говорил выше, кабель можно вывести на обе боковые стороны. В канале для крепления предусмотрены выступы. Держат они кабель плоховато и он то и дело вываливается, стоит приподнять фильтр. Если у вас фильтр установлен на стену, то страшного ничего нет, а вот если на полу, то придется придумывать что-то, чтобы кабель надежно фиксировался иначе он будет постоянно выпадать и корпус будет стоять криво и шататься. Например, в один слой обмотать его в месте крепления изолентой или просто приклеить термоклеевым пистолетом.

Для тестирования на перегрузку к фильтру подключались бытовая электроника различной мощности. Защита срабатывала на мощности около 2400 Вт. После отключения лишней нагрузки фильтр нормально включался нажатием на кнопку сбоку.

РазборкаКорпус крепится на восьми винтах, из которых четыре с хитрым шлицом, чтобы дети и взрослые, не обремененные интеллектом, не разобрали корпус. Мне такие винты попались впервые. Шлиц позволяет легко закрутить винт плоской отверткой, но вот при выкручивании отвертка соскальзывает.

Шины питания подводимого к розеткам выполнены из металла, как и в большинстве подобных фильтров.

На плате распаян LC-фильтр для подавления помех. На фото это желтый X-конденсатор и белого цвета дроссель обмотанный желтоватым термостойким скотчем.

Скотч прижимает к нему пару термопредохранителей, один на фазе и один на нулевом проводе.

В случае перегрева они разомкнут цепь. Термопредохранители теоретически могут защищать и от перегрева, и от перегрузки по току. В данном случае они установлены только на перегрев, так как являются одноразовыми. За перегрузку по току отвечает отдельно установленный термический выключатель с кнопкой фирмы Joemex, модель PE7710.

Он срабатывает при превышении тока в 10 А. Рядом с дросселем фильтра расположен разрядник для защиты от импульсов высокого напряжения. Остальные детали относятся к схеме питания индикационных светодиодов.

Пайка не очень понравилась.

С самой то пайкой все нормально, а вот флюс с платы отмыт плохо и выглядит она не очень опрятно.

Выводы
